Koji su mi alati potrebni za instaliranje patch panela?

Alati koji su vam potrebni za instaliranje patch panela: izravan odgovor

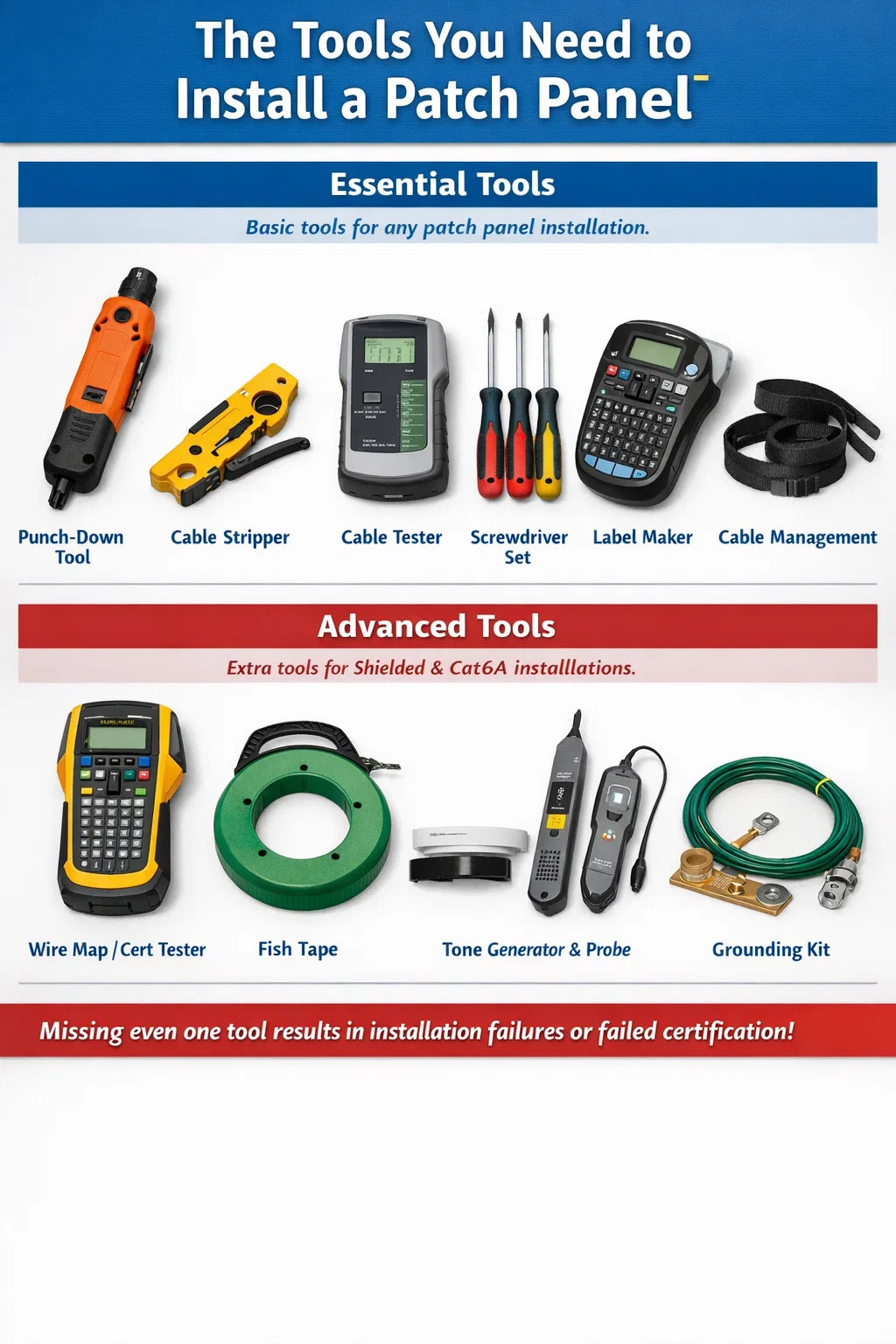

Za instaliranje a mrežni patch panel , potreban vam je alat za bušenje, alat za skidanje kabela, tester kabela, set odvijača, uređaj za izradu naljepnica i rješenje za upravljanje kabelima kao što su čičak trake ili vezice za kabele. Za zahtjevnije instalacije - posebno Cat6A ili oklopljeno kabliranje - također ćete trebati tester mape žica ili tester za potpunu certifikaciju, riblju traku ili držač za povlačenje kabela i generator tona sa sondom. Ovo nisu dodatni dodaci. Nedostatak čak i jednog od njih rezultira ili neuspješnom instalacijom, necertificiranim kanalom ili problemom održavanja koji se pojavljuje mjesecima kasnije.

Odjeljci u nastavku detaljno raščlanjuju svaki alat, objašnjavaju zašto je bitan i daju specifične preporuke za proizvode i referentne vrijednosti kako biste mogli donijeti informirane odluke o kupnji prije nego što posao započne.

Alat za bušenje: Najkritičniji instrument u poslu

Alat za bušenje je najvažniji pojedinačni dio opreme za bilo koju instalaciju patch panela. Postavlja pojedinačne vodiče u blokove IDC (konektor s pomakom izolacije) u stilu 110 na stražnjoj strani ploče. Kada alat udari prema dolje, oštrica istovremeno reže višak žice i prisiljava vodič na čvrstu električnu vezu s IDC priključkom. Ako se pravilno izvede, dobiva se spoj nepropusni za plin puni životni ciklus kabelskog sustava—često 20 godina .

Postoje dvije osnovne vrste alata za bušenje: udarni i neudarni. Udarni alati koriste mehanizam s oprugom koji daje kalibriranu udarnu silu. Neudarni (ručni) alati zahtijevaju da instalater primijeni pritisak rukom. Za profesionalne mrežne instalacije patch panela, uvijek koristite udarni alat za bušenje. Ručni alati za pritisak proizvode nedosljednu dubinu sjedišta, što se izravno prevodi u promjenjivi uneseni gubitak i kvarove preslušavanja pri kraju (NEXT) tijekom certifikacije kanala.

Odabir prave oštrice

Udarni alati za bušenje prihvaćaju izmjenjive oštrice. Dva najčešća su oštrica 110 i oštrica Krone. Gotovo svi sjevernoamerički patch paneli koriste blokove u stilu 110 , tako da je oštrica od 110 standardna početna točka. Europska i neka međunarodna postrojenja mogu koristiti Krone blokove. Provjerite vrstu bloka otisnutu na stražnjoj strani ploče prije kupnje oštrica. Korištenje pogrešnog noža fizički će oštetiti IDC priključke i uništiti električnu vezu.

Većina udarnih alata ima birač velike/niske sile. Velika sila koristi se za početne završetke na krutim vodičima Cat6A. Niska sila radi za Cat5e žicu manjeg promjera ili za ponovno postavljanje vodiča koji nije potpuno sjeo na prvo mjesto. Fluke Networks, Paladin Alats i Klein Tools nude pouzdane udarne alate za bušenje u cjenovnom rasponu od 30 do 120 USD, s opcijama profesionalne razine od Flukea i Ideal Industriesa koje su veće.

Ergonomija je važna za velike poslove

Na poslu s 200 završetaka, ergonomija alata postaje pravi faktor. Jeftini alati za bušenje s tvrdim plastičnim ručkama uzrokuju zamor ruku što dovodi do žurbe prekida i propuštenog postavljanja. Alati s gumiranim rukohvatima i amortiziranim povratnim udarom—kao što su Fluke Networks D914S ili Klein Tools VDV427-300—značajno smanjuju naprezanje koje se ponavlja. Ako prekidate više od 100 priključaka u jednoj sesiji , investirajte u alat s ergonomskom drškom. Premija od 30 do 50 USD brzo se isplati u preciznosti i smanjenoj preradi.

Alati za skidanje kabela i pripremu žica

Prije nego bilo koji vodič dodirne blok za probijanje, omotač kabela mora se čisto ukloniti. Namjenski alat za skidanje kabela - ne nož, ne škare - pravi je alat za ovaj korak. Skidači kabela za kablove s upredenim paricama dizajnirani su za urezivanje plašta na kontroliranoj dubini tako da oštrica nikada ne zareže vodiče ili izolaciju para ispod.

Presječeni vodiči jedan su od vodećih uzroka marginalnih ili neuspjelih testova kanala. Urez smanjuje površinu poprečnog presjeka vodiča, povećavajući otpor i stvarajući reflektirajući diskontinuitet koji se na certifikacijskom testeru prikazuje kao greška povratnog gubitka. Nadimak možda neće biti vidljiv golim okom, ali Fluke DSX-8000 ili sličan tester će ga označiti svaki put.

Rotacijski skidači naspram skidača s oštricama

Rotirajući skidači kabela omotavaju se oko kabela i urežu omotač dok okrećete alat. Ovo proizvodi čistu, ujednačenu crtu oko cijelog opsega jakne. Skidači s oštricom čine jedan uzdužni rez i zahtijevaju od instalatera da odlijepi omotač. Oba rade dobro u iskusnim rukama. Rotacijski alati tvrtki Jonard Tools (model UST-100) i Klein Tools (VDV110-095) naširoko se koriste u komercijalnim instalacijama i skupo ispod 25 dolara .

Konkretno za Cat6A kabel, omotač je deblji i tvrđi od Cat5e ili Cat6. Uvjerite se da je dubina oštrice vašeg skidača podesiva ili kupite skidač posebno ocijenjen za Cat6A. Nekoliko proizvođača prodaje kombinirane skidače koji rade i Cat5e/6 i Cat6A s jednostavnim vijkom za podešavanje dubine oštrice.

Škare i rezači za ispiranje

Par oštrih škara ili dijagonalnih kliješta u ravnini potreban je za rezanje utora (unutarnji separator koji se nalazi u mnogim kabelima Cat6) i za čišćenje krajeva vodiča prije umetanja. Spojnica, ako nije podrezana u ravnini s rubom omotača, može razdvojiti pojedinačne parove tijekom završetka i uzrokovati dovoljno pomicanje geometrije para da utječe na SLJEDEĆE vrijednosti. Par električnih rezača u ravnini od 10 do 15 USD to će učiniti čisto i precizno.

Odvijači i oprema za montažu na stalak

Mrežna patch ploča postavlja se u 19-inčni EIA stalak ili zidno kućište pomoću standardnih vijaka za stalak. Većina polica prihvaća ili M6 vijke ili 10-32 vijke, ovisno o proizvođaču police i modelu. Potreban vam je ispravan odvijač—obično br. 2 Phillips ili s ravnom glavom—plus odgovarajuće matice i vijke.

Kavezne matice najčešći su hardver za montažu u stalke za opremu od 19 inča. Uključuju se u tračnice za police s kvadratnim rupama i prihvaćaju M6 vijke. Ugradnja kaveznih matica bez odgovarajućeg alata za umetanje kaveznih matica je bolna—oštri rubovi matice posjeći će prste pri ponovljenim ugradnjama. A namjenski alat za kavezne matice košta 5–15 USD i eliminira i bol i rizik od ispuštanja kaveznih matica u stalak tijekom instalacije.

Zahtjevi zakretnog momenta

Pretjerano zatezanje vijaka na nosaču skida kavezne matice i iskrivljuje ušice za montažu patch panela. Nedovoljno zatezanje ostavlja ploče labavima, što s vremenom uzrokuje oštećenje vibracijama i stvara sigurnosne opasnosti u seizmičkim zonama. Većina specifikacija hardvera stalka zahtijeva 0,5–0,8 Nm okretnog momenta na vijcima za stalak M6. Osnovni momentni odvijač s Phillipsovim kompletom bitova osigurava dosljedan moment bez nagađanja, osobito koristan pri postavljanju ploča u okruženjima s visokim vibracijama kao što su industrijska postrojenja ili podatkovni centri s ventilatorima za hlađenje s povišenim podom koji neprekidno rade.

Ispitivač kabela i oprema za certificiranje

Nakon što se mrežna patch ploča prekine i montira, svaki se priključak mora ispitati. Vrsta testera koji vam je potreban ovisi o tome provodite li provjeru kontinuiteta ili certifikaciju cijelog kanala.

Testeri osnovnih karata žica

Ispitivač mape žica provjerava je li svih osam vodiča u kabelu s upredenom paricom pravilno spojeno od kraja do kraja - nema prekida, kratkih spojeva, obrnutih parica i razdvojenih parica. Ovo hvata najčešće greške pri probijanju po cijeni dostupnoj svima: pristojni testeri mape žica iz Klein Tools, Fluke Networks i TREND Networks dostupni su za 30–150 dolara . Fluke Networks MicroMapper i Klein Tools VDV501-851 pouzdane su opcije za osnovni rad verifikacije.

Samo testiranje mape žica nije dovoljno za certificiranje kanala za Cat6, Cat6A ili bilo koji standard ocijenjene izvedbe. Potvrđuje samo fizički kontinuitet, a ne električnu izvedbu. Za profesionalnu instalaciju gdje krajnji korisnik očekuje izvješće o jamstvu ili certifikaciji, potreban vam je tester performansi.

Terenski ispitivači certifikacijske razine

Ispitivači certifikata mjere svaki parametar koji zahtijevaju TIA-568.2-D i ISO/IEC 11801: uneseni gubitak, NEXT, FEXT, PSNEXT, povratni gubitak, kašnjenje širenja i izobličenje kašnjenja. Fluke Networks DSX-8000 je mjerilo u industriji, sposobno certificirati Cat8 kanale u manje od 10 sekundi po kanalu . IDEAL Industries SignalTEK NT i TREND Networks LanTEK IV konkurentne su alternative po nižim cijenama.

Testeri za certificiranje su skupi - Fluke DSX-8000 stoji preko 9000 USD - ali programi za iznajmljivanje od velikih dobavljača i tvrtki za iznajmljivanje alata čine ih dostupnima za pojedinačne projekte. Za izvođače koji redovito instaliraju mrežne patch panele, posjedovanje certifikacijskog ispitivača izravno je poslovno ulaganje. Jedan neuspjeli kanal koji zahtijeva preradu košta više rada nego mjesečna naknada za najam alata.

Alati za testiranje vlakana

Ako vaša instalacija patch panela uključuje module s optičkim trakama ili kazete s prethodno završenim vlaknima, također vam je potreban set za ispitivanje optičkih gubitaka (OLTS) i idealno optički reflektometar u vremenskoj domeni (OTDR). OLTS mjeri uneseni gubitak s kraja na kraj u dB i potvrđuje da veza zadovoljava proračun kanala. OTDR identificira mjesto i veličinu pojedinačnih događaja—konektora, spojeva, zavoja—duž niza vlakana. Početne OLTS jedinice iz EXFO, AFL i Fluke Networks počinju od oko 800–1500 dolara za jednomodne/višemodne kombinirane testere.

Generator tona i sonda (toner i štapić)

Generator tona i induktivna sonda—koji se obično nazivaju toner i štapić ili lisica i gonič—neophodni su za praćenje neoznačenih kabela i identificiranje koji se kabel spaja na koji port patch panela. Generator tona spaja se na jedan kraj kabela i šalje zvučni tonski signal niz žicu. Induktivna sonda otkriva signal bez potrebe za fizičkim kontaktom, omogućujući vam da skenirate snop kabela i identificirate ispravan prema najglasnijem tonu.

O ovom se alatu ne može pregovarati u projektima naknadne ugradnje ili nadogradnje gdje postojećem kabliranju nedostaje dokumentacija. Čak i u novim instalacijama, posjedovanje tonera pomaže u brzoj potvrdi da je određeni kabel koji vodi iz zidne utičnice dospio na ispravan priključak patch panela prije završetka. Pouzdani tonski generatori i sonde iz Fluke Networks (Pro3000), Klein Tools (VDV500-820) i TREND Networks dostupni su u Raspon od 50 do 150 dolara .

Neki napredni testeri mape žica uključuju mogućnost generiranja tona, čime se smanjuje broj zasebnih alata potrebnih za rad. Provjerite popis značajki vašeg testera prije kupnje samostalnog tonera kako biste izbjegli suvišnu opremu.

Alati za izradu naljepnica i dokumentaciju

Svaki priključak na mrežnoj ploči za spajanje mora biti označen u trenutku instalacije. Pokušaj označavanja retroaktivno - nakon što je stalak pun i spojni kabeli postavljeni - znatno je teži i daje rezultate niže kvalitete. Namjenski proizvođač naljepnica koji proizvodi termoskupljajuće ili laminirane naljepnice standardni je alat za svaki posao profesionalnog kabliranja.

Brady i HellermannTyton proizvode pisače naljepnica posebno dizajnirane za infrastrukturu mrežnog kabliranja. Brady BMP21-PLUS i HellermannTyton TAG-IT naširoko se koriste u komercijalnim instalacijama. Ovi pisači prihvaćaju patrone s naljepnicama kompatibilne s trakama s naljepnicama za prespojnu ploču, naljepnicama za omotavanje kabela i zastavicama priključaka. Oznake bi trebale sadržavati identifikator priključka, odredišnu utičnicu i kategoriju kabela. A dosljedna shema označavanja koja se primjenjuje od prvog dana smanjuje vrijeme rješavanja problema za nekoliko sati tijekom životnog vijeka sustava.

Raspored kabela i dokumentacija izvedenog stanja

Proizvođač etiketa proizvodi fizičke etikete. Popratni raspored kabela—proračunska tablica ili baza podataka koja preslikava svaki identifikator priključka na njegovo fizičko podrijetlo, kategoriju kabela, datum instalacije i rezultat testiranja—dokumentacija je koja čini oznake korisnima. Većina certifikacijskih ispitivača može izvesti rezultate testa izravno na računalo u PDF ili CSV formatu. Integriranjem tih rezultata u raspored kabela stvara se potpuna evidencija instalacije koja se može provjeriti. Ova je dokumentacija potrebna za većinu jamstava za sustave proizvođača, a IT odjeli poduzeća očekuju je kao isporuku za svaki ugovoreni projekt kabliranja.

Alati i pribor za upravljanje kabelima

Instalacija mrežnog patch panela ne odnosi se samo na sam panel—to uključuje upravljanje kabelima koji ulaze u stražnji dio panela i patch kabelima koji povezuju prednje priključke s mrežnom opremom. Loše upravljanje kabelima jedan je od najčešćih problema u instaliranim mrežama i jedan od najlakših za spriječiti pravim alatima pri ruci.

Vezice za kabele na čičak i trake na čičak

Vezice za kabele na čičak su poželjni pričvršćivači za spajanje kabela u snopove u bilo kojoj instalaciji koja je u skladu sa standardima za upravljanje kabelima TIA-569 ili ISO/IEC 14763. Plastični patentni zatvarači, kada su previše zategnuti, deformiraju plašt kabela i sabijaju parove iznutra, povećavajući preslušavanje i potencijalno uzrokujući neuspjehe certifikacije kanala. Velcro vezice ne primjenjuju silu pritiska i mogu se premještati onoliko puta koliko je potrebno. I Panduit i HellermannTyton proizvode proizvode za vezivanje na kuku i petlju posebno ocijenjene za strukturirano kabliranje. Vrećica od 100 čičak vezica košta 10–20 USD i zadovoljava potrebe upravljanja tipične instalacije panela s 24 ulaza.

Horizontalni vodiči kabela

Vodoravni kabelski upravitelj od 1U montiran izravno iznad ili ispod svake spojne ploče održava prednje spojne kabele organiziranima i sprječava njihovo spuštanje na susjednu opremu. Bez kabelskih upravitelja, ploča s 48 ulaza i 48 spojnih kabela stvara masu kabela koji blokiraju protok zraka, otežavaju identifikaciju priključaka i zapetljaju se kad god treba pomaknuti jedan kabel. Upravljači kabelima s prstnim kanalima (plastični prsti koji usmjeravaju kabele s jedne strane na drugu) najučinkovitiji su format i dostupni su od Panduita, Levitona i generičkih proizvođača dodataka za police za 15–60 USD po jedinici od 1U .

J-kuke i hardver za podršku kabela

Iza patch panela, dolazni kabeli trebaju podupiranje u pravilnim intervalima kako bi se spriječilo da težina snopa kabela povuče završetke. J-kuke - plastični ili metalni nosači u obliku sedla koji se pričvršćuju na tračnice stalka, strukture nosača kabela ili zidne klinove - drže snopove kabela bez stiskanja. TIA-569 preporučuje točke podrške svakih 4–5 stopa (1,2–1,5 metara) duž vodoravnih kabelskih trasa. J-kuke su jeftine (0,50–2,00 USD svaka), ali moraju se instalirati prije povlačenja kabela, što ih čini predmetom planiranja koliko i alatom.

Riba traka, alati za povlačenje kabela i oprema za pristup

Osim ako su kabeli već prethodno povučeni do mjesta patch panela, trebat će vam alati za provođenje kabela kroz zidove, iznad stropova i kroz cijevi. Specifični alati ovise o okruženju instalacije, ali sljedeći su dosljedno potrebni.

Riblja traka

Riblja traka je dugačka, polukruta čelična traka ili traka od stakloplastike koja se može provući kroz cijevi ili šupljine u zidu kako bi se stvorila vučna staza. Nakon što riblja traka dosegne odredišnu točku, kabel se pričvrsti na traku i povuče natrag. Čelične riblje trake u Duljine 50 stopa i 100 stopa nositi se s većinom komercijalnih scenarija instalacije. Vrpce od fiberglasa su poželjne u okruženjima s električnim žicama pod naponom u blizini jer stakloplastika nije vodljiva. Klein Tools, Greenlee i Milwaukee proizvode pouzdane riblje trake.

Glow Rods i Flex Bits

Glow rods su šipke za guranje od fiberglasa koje se koriste za navigaciju kabela kroz otvorene stropne prostore gdje bi riblja traka bila previše kruta za manevriranje oko prepreka. Spajaju se s kraja na kraj u dijelovima koji su obično dugi 4 stope, što omogućuje nizove 20–30 stopa ili više kroz tijesne prostore iznad stropa. Fleksibilna svrdla—dugi, fleksibilni nastavci svrdla—koriste se za bušenje protupožarnih graničnika, gornjih ploča i šupljina u zidu na mjestima gdje standardna svrdla ne mogu doseći.

Stepenice i sigurnosna oprema

Većina instalacija mrežnih patch panela uključuje rad na visini—iznad stropnih ploča, na vrhu polica za ljestve ili posezanje u vrh visokih polica za opremu. Stepenice od stakloplastike od 6 stopa standardni su dio instalacijske opreme. U podatkovnim centrima s podignutim podovima ili visokim otvorenim policama, stabilna platformska stolica je jednako važna. Osobna zaštitna oprema uključujući zaštitne naočale (za bušenje i probijanje vodiča koji mogu puknuti i postati projektili) i rukavice otporne na posjekotine (za rukovanje rubovima kabela i šinama za nosače) treba nositi tijekom cijele instalacije.

Kompletan popis alata po fazi instalacije

Tablica u nastavku organizira potrebne alate po fazama tipične instalacije mrežnog patch panela, od povlačenja kabela do konačne dokumentacije. Koristite ovo kao kontrolni popis prije posla kako biste bili sigurni da ništa ne nedostaje prije početka rada.

Alati specifični za instalacije zaštićenih i Cat6A patch panela

Oklopljeni kablovi s upredenim paricama (STP) i instalacije Cat6A imaju posebne zahtjeve za alatima izvan standardnog skupa. Zanemarivanje ovih razlika dovodi do kvarova uzemljenja, prekida kontinuiteta oklopa i kvarova u certifikacijskim testovima koje je skupo dijagnosticirati i naknadno popraviti.

Alati za pripremu oklopljenog kabela

STP kabel ima foliju ili pleteni oklop koji obavija sva četiri para. Nakon skidanja omotača, ovaj štitnik mora se pažljivo presavinuti unazad preko omotača kabela, a da se ne potrga, a zatim spojiti na kućište metalnog konektora oklopljenog spojnog panela tijekom završetka. Za ovaj korak potreban je par oštrih kliješta s finim vrhom i namjenski oklopljeni alat za završetak trapezoidne utičnice (isporučuje ga proizvođač ploče). Pokušaj presavijanja i spajanja oklopa golim rukama stvara nedosljedan kontakt oklopa, što poražava svrhu oklopljenog kabliranja.

Alati i hardver za uzemljenje

Zaštićena mrežna patch ploča mora biti spojena na sabirnicu za uzemljenje stalka, koja se pak povezuje na telekomunikacijski sustav uzemljenja i povezivanja zgrade (kako je definirano u TIA-607-C). Ovo zahtijeva uzemljenje (minimalno 6 AWG bakar za spajanje stalak-uzemljenje u većini komercijalnih instalacija), alat za presovanje ušica i odgovarajuće ušice za kompresiju. Multimetar se koristi za provjeru kontinuiteta putanje uzemljenja od ploče do glavne elektrode za uzemljenje. Ako je put uzemljenja otvoren ili prelazi 1 ohm otpora, sustav zaštite neće funkcionirati kako je projektirano.

Cat6A-Specifična razmatranja

Cat6A kabel znatno je većeg promjera od Cat6—obično 7–8 mm u odnosu na 5–6 mm — i zahtijeva veće dodatke za upravljanje kabelima (širi nosači s J-kukom, držači kabela većeg kapaciteta) i alat za bušenje postavljen na veliku snagu za čvršće 23 AWG vodiče. Povećani promjer također znači da će Cat6A žičana ploča s 48 priključaka iza sebe imati puno deblji snop kabela od ekvivalentne Cat6 ploče. Stražnji prostor za upravljanje kabelima mora biti planiran u skladu s tim, s najmanje 3-4 inča čiste dubine iza ploče za upravljanje snopom.

Sigurnosni alati i osobna zaštitna oprema

Ugradnja patch panela fizički je posao sa stvarnim rizicima od ozljeda. Sljedeći OZO i sigurnosni alati trebali bi biti dio kompleta svakog instalatera.

• Zaštitne naočale: Potreban kod bušenja, probijanja vodiča i rezanja kabela. Krajevi žica i dijelovi plašta mogu postati projektili velike brzine.
• Rukavice otporne na posjekotine (razina A4 ili više): Tračnice stalka i izbočeni rubovi imaju oštre neravnine. Rukavice otporne na posjekotine ocijenjene prema ANSI/ISEA 105 razini A4 pružaju odgovarajuću zaštitu bez značajnog smanjenja spretnosti pri rukovanju kabelima.
• N95 respirator: Potreban za rad u stropnim plenumima s izolacijom od stakloplastike, protupožarnom sprejom ili nakupljanjem prašine i čestica.
• Štitnici za koljena: Završavanje kabela na prespojnim pločama u razini poda u kućištima za montiranje na zid zahtijeva stalno klečanje. Profesionalni jastučići za koljena smanjuju umor i sprječavaju ozljede na betonskim ili popločanim podovima.
• Prednje ili radno svjetlo: Stražnja strana stalka je tamna. Prednja svjetiljka ostavlja obje ruke slobodne za rad s kablovima i eliminira potrebu za pomoćnikom koji drži svjetiljku.
• Neprovodljive ljestve: Ljestve od stakloplastike su obavezne kada se radi u blizini električne opreme pod naponom. Aluminijske ljestve predstavljaju opasnost od strujnog udara u serverskim sobama gdje su instalirane jedinice za distribuciju struje (PDU) i UPS sustavi.

Početni komplet u odnosu na profesionalni komplet: što planirati

Za nekoga tko prvi put instalira mrežni patch panel u malom domu ili malom uredu, minimalan komplet alata pokriva sve bitne stvari bez nepotrebnih troškova. Za profesionalnog instalatera koji redovito postavlja patch panele na komercijalne projekte, kompletan komplet pruža kvalitetu i brzinu koju profesionalni rad zahtijeva.

Za profesionalne izvođače koji ne mogu opravdati izravnu kupnju certifikacijskog testera, najam od Fluke Networksa izravno ili preko ovlaštenih partnera za najam obično košta 150–300 USD tjedno , čineći certificiranje ekonomski dostupnim čak i za korištenje u jednom projektu.
