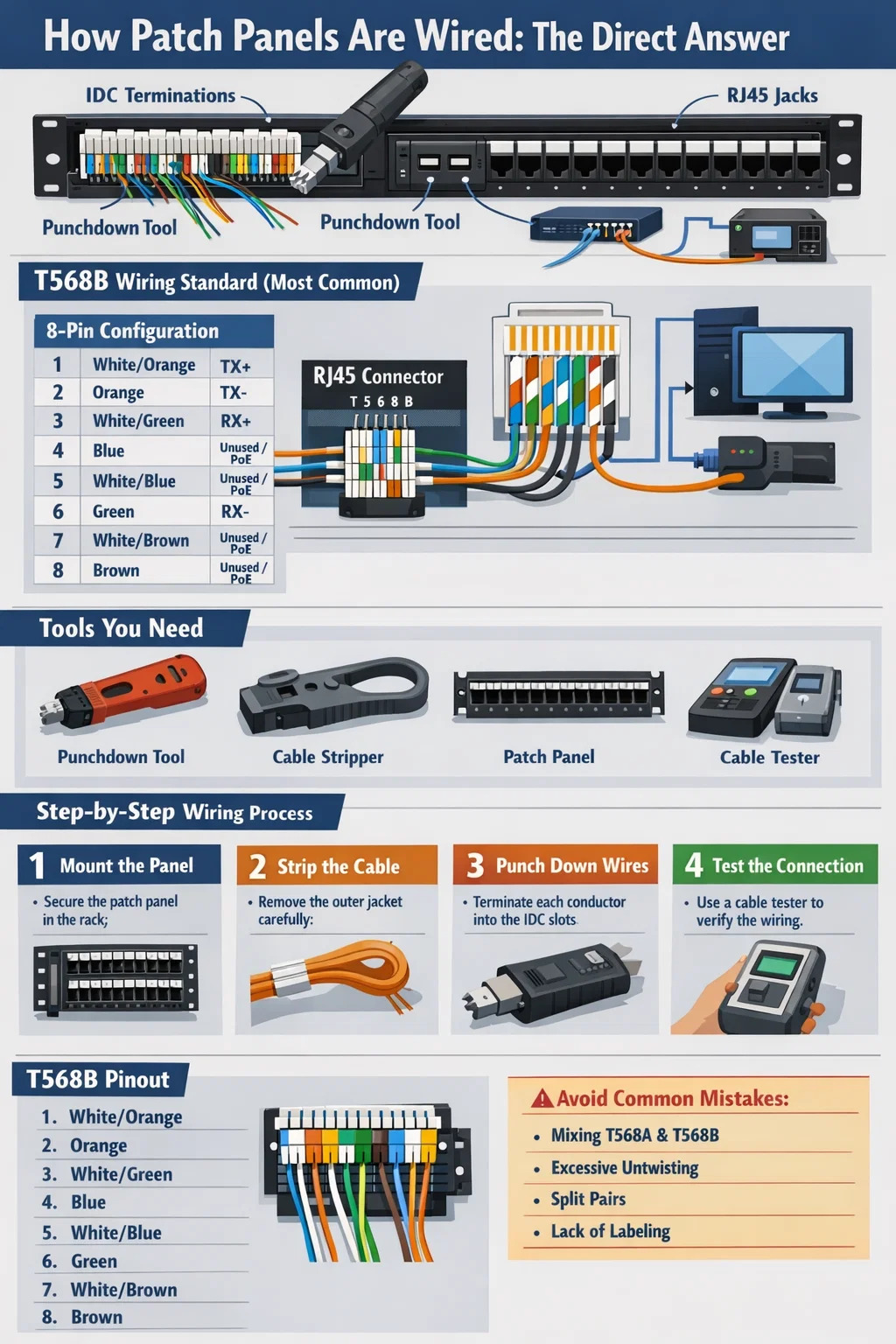

A mrežni patch panel ožičen je završavanjem pojedinačnih bakrenih vodiča iz strukturiranog kabliranja na stražnjoj strani ploče pomoću alata za bušenje prema dolje, prema stiardu ožičenja T568A ili T568B. Svaki od osam vodiča u kabelu Cat5e, Mačka6 ili Cat6A postavljen je u utor IDC (Insulation Displacement Connector) označen bojom na stražnjoj strani priključka patch panela. Nakon što se probije, prednji dio ploče izlaže RJ45 keystone utičnice, omogućujući kratkim kabelima za spajanje opreme na prekidače, usmjerivače ili druge mrežne uređaje.
Cjelokupna svrha patch panela u mrežnom stalku je da djeluje kao fiksna, organizirana završna točka za vodoravne kabele, održavajući vašu infrastrukturu čistom i čineći premještaje, dodavanja i promjene lakima bez ometanja trajnog kabliranja iza zidova. Većina profesionalnih instalacija koristi T568B kao zadani standard ožičenja , iako je T568A potreban za državne zgrade prema određenim standardima. Ono što je najvažnije je dosljednost - nikad ne miješajte standarde u istoj seriji.
Prije nego što dotaknete jednu žicu, morate razumjeti dva standarda ožičenja koja se koriste u gotovo svim strukturnim kablovima na svijetu. I T568A i T568B koriste svih osam vodiča u Cat kabelu - četiri para - ali se razlikuju u rasporedu narančastih i zelenih para na kontaktima 1, 2, 3 i 6.
| Pin | Boja žice | U paru | Funkcija (10/100 Ethernet) |
|---|---|---|---|
| 1 | Bijelo/narančasto | U paru 2 | TX |
| 2 | Narančasto | U paru 2 | TX− |
| 3 | Bijelo/zeleno | U paru 3 | RX |
| 4 | Plava | U paru 1 | Neiskorišteno / PoE |
| 5 | Bijelo/Plavo | U paru 1 | Neiskorišteno / PoE |
| 6 | zelena | U paru 3 | RX− |
| 7 | Bijela/Smeđa | U paru 4 | Neiskorišteno / PoE |
| 8 | Smeđa | U paru 4 | Neiskorišteno / PoE |
T568A mijenja narančaste i zelene parove, stavljajući bijelo/zeleno na pin 1, zeleno na pin 2, bijelo/narančasto na pin 3 i narančasto na pin 6. Funkcionalna razlika između njih je nula za izravne veze — važno je samo za križne kabele, gdje jedan kraj koristi T568A, a drugi koristi T568B. Za Gigabit Ethernet i 10GbE, sva četiri para prenose podatke istovremeno , zbog čega je održavanje integriteta uvijanja svakog para sve do probijanja ključno za integritet signala pri velikim brzinama.
Žurba s završetkom patch panela bez pravih alata proizvodi nepouzdane veze koje prolaze osnovni test veze, ali ne uspijevaju pod stvarnim opterećenjem mreže. Ovdje je sve što vam treba na klupi prije nego provučete jedan kabel kroz zid.
Sljedeći postupak primjenjuje se na standardnu ploču za spajanje u obliku 110 punchdown — tip koji se koristi u gotovo svim komercijalnim instalacijama Cat5e, Cat6 i Cat6A. Modularne ploče u stilu Keystone slijede istu logiku završetka vodiča, ali koriste uklonjive pojedinačne utičnice Keystone umjesto fiksnog stražnjeg okvira.
Montirajte prespojnu ploču u stalak prije nego što na nju postavite bilo kakve kabele. Koristite kavezne matice i vijke koji odgovaraju vašem tipu stalka — većina standardnih 19-inčnih regala koristi navoj 10-32 ili 12-24. Stisnuti prstima nije dovoljno; labava ploča vibrira i napreže završetke tijekom vremena. Odlučite sada svoju shemu numeriranja priključaka. Uobičajeni pristup je numeriranje priključaka 1–24 slijeva nadesno na jednoj ploči, s fizičkom prostorijom ili mjestom ispusta dokumentiranom u proračunskoj tablici ili softveru za upravljanje kabelima od prvog dana.
Vodoravne vodoravne kabele povucite kroz cijev ili nosač kabela u stalak. Ostavite servisnu petlju od najmanje 12-18 inča labavosti na kraju patch panela. Ova labavost služi u dvije svrhe: omogućuje vam ponovno zaključivanje kabela ako priključak zakaže, a da dionica ne bude prekratka, i smanjuje mehaničku napetost na spoju punchdown. Nikada nemojte povlačiti kabel tako čvrsto da nema labavosti na mjestu priključka — ovo je uobičajena pogreška u DIY instalacijama koja uzrokuje kvarove kontakta mjesecima kasnije kako zgrada termički ciklusira.
Koristite alat za skidanje kabela da uklonite otprilike 1,5 do 2 inča vanjskog omotača s kraja svakog kabela. Zarežite omotač skidačem, okrenite alat jednom oko kabela, a zatim skinite omotač. Pregledajte svih osam vodiča za ureze na pojedinačnoj izolaciji. Ugroženi izolacijski sloj na vodiču uzrokovat će preslušavanje par-na-par koje se može otkriti pri gigabitnim brzinama. Ako vidite zarez, odrežite kraj i ponovno ga skinite — nemojte prekidati oštećeni vodič.
Odmotajte svaki par samo toliko da dosegnete svoj IDC utor na ploči za spajanje. Standardi TIA-568 određuju maksimalno odvrtanje od 0,5 inča (13 mm) za Cat5e and 0,375 inča (9,5 mm) za Cat6 . Prekoračenje ovih ograničenja smanjuje NEXT (Near-End Crosstalk) izvedbu kabela. Položite svaki vodič u svoj utor označen bojom na stražnjoj strani priključka patch panela. Kodiranje utora u boji na ploči odgovarat će ili T568A ili T568B — mnoge ploče prikazuju oba koda boja jedan pored drugog, označene A i B. Odaberite ispravnu stranu za odabrani standard i položite svaki vodič u skladu s tim. Vodič se u ovoj fazi ne mora gurnuti do kraja — to radi alat za probijanje.
Postavite oštricu od 110 alata za bušenje preko vodiča u njegovom utoru. Oštrica ima dvije strane — jedna reže višak vodiča, a druga ne. Strana za rezanje mora biti okrenuta prema van (dalje od tijela panela) tako da se višak žice odreže dok provodnik leži. Udarajte alatom čvrsto i ravno. Kvalitetan udarni alat za bušenje čujno će kliknuti kada se aktivira. Nemojte koristiti odvijač ili neudarni alat za pritiskanje vodiča u IDC utore — IDC oštrica mora probiti izolaciju vodiča u jednom kontroliranom pokretu kako bi se stvorila veza nepropusna za plin, otporna na koroziju. Sporo pritisnut vodič rezultira visokootpornim spojem koji povremeno otkazuje.
Ponovite za svih osam vodiča na svakom priključku. Kada je gotovo, svaki rep vodiča treba biti čisto odrezan u ravnini s IDC blokom, a goli bakar ne smije biti vidljiv izvan utora.
Većina patch panela uključuje plastičnu šipku za rasterećenje naprezanja ili pričvrsne točke za kabelske vezice na stražnjoj strani. Provucite svaki završeni kabel kroz držač za rasterećenje i pričvrstite ga čičak vezicom. Kabel bi trebao biti dovoljno siguran da čvrsto povlačenje kabela ne prenosi mehaničku silu na završetak za bušenje. Uredite kabele uredno uz stražnji dio stalka i usmjerite ih u kanal za upravljanje kabelima. Loše spajanje kabela vodeći je uzrok poziva za ponovno zaključivanje — kabeli koji su ostavljeni labavi na kraju bivaju zapetljani, povučeni ili zapetljani od strane nekoga tko radi u stalku.
Spojite jedinicu odašiljača kabelskog testera na prednji RJ45 priključak i daljinski prijemnik na udaljeni kraj istog kabela (na zidnoj ploči ili utičnici). Pokrenite test mape žica. Ispitivač će potvrditi da je svih osam vodiča spojeno na ispravne pinove bez prekida, kratkih spojeva, obrnutih parica, razdvojenih parica ili transponiranih parica. Razdvojeni par — gdje su dva vodiča iz različitih para spojena na iste pozicije RJ45 utora — prolazi osnovni test kontinuiteta, ali ne uspijeva pri velikim brzinama jer je signal diferencijalnog para prekinut. Pravilan test mape žica hvata razdvojene parove.
Nisu svi mrežni patch paneli povezani na isti način jer ne koriste svi paneli istu arhitekturu završetka. Razumijevanje razlika pomaže vam odabrati pravu ploču za instalaciju i izbjeći probleme s kompatibilnošću.
Ovo je tradicionalni i najčešći tip. Stražnja strana ploče je fiksni plastični blok s IDC utorima za svaki od osam vodiča po portu, raspoređenih u redove označene bojama. Prekid je trajan — ako IDC kontakt jednog priključka ne uspije, ne možete zamijeniti samo taj priključak bez zamjene cijele ploče. Ovi paneli su jeftini, s Cat6 panelom s 24 ulaza koji obično koštaju 20–50 USD, a izuzetno su pouzdani kada se pravilno završe. Oni su pravi izbor za većinu trajnih strukturiranih kablovskih instalacija.
Keystone ploče su prazni okviri prednje ploče koji prihvaćaju pojedinačno završene keystone utičnice — isti tip koji se koristi u zidnim utičnicama. Svaki priključak je zaseban snap-in modul. Glavna prednost je da se pojedinačni priključci mogu zamijeniti bez ponovnog zatvaranja susjednih priključnica. Također dopuštaju panele s mješovitim medijima — neke utore možete popuniti s Cat6A keystone utičnicama, druge s vlaknastim LC spojnicama, a treće s praznim umetcima, sve na istoj strani ploče. Kompromis je viši trošak po priključku i nešto više varijacija u kvaliteti utičnice na ploči ako se koriste različiti proizvođači utičnice.
Standardne patch ploče predstavljaju svoje RJ45 priključke u ravnom vodoravnom redu okrenutom ravno prema naprijed. Zakošeni patch paneli — koji se ponekad nazivaju zglobni ili pokretni paneli — naginju prednju stranu otvora prema dolje, obično na 15 ili 45 stupnjeva. Ovo olakšava spajanje i usmjeravanje patch kabela u gustim okruženjima regala gdje je upravljanje kabelima tijesno. U potpuno ispunjenom 48-priključnom 1U ravnom panelu, dosezanje priključaka u stražnjem redu patch kabelom zahtijeva usmjeravanje kabela na način da opterećuje RJ45 konektor. Ploča pod kutom smanjuje to naprezanje radijusa savijanja. Instalacije visoke gustoće s 48 ili više priključaka po jedinici stalka imaju značajne koristi od kutnih ploča.
Vlaknaste patch ploče bitno se razlikuju od bakrenih ploča. Uopće ne koriste punchdown završetke. Umjesto toga, oni sadrže konektore za optička vlakna - LC, SC, ST ili MPO - bilo kao predterminirane pigtaile koji su fuzijom spojeni na dolazne vlaknaste niti unutar panela, ili kao predterminirane kazete koje kliknu u šasiju. Tijelo ploče pruža zaštitno kućište za krajeve vlakana i nosač za spojne adaptere koji omogućuju spajanje patch kabela. Čišćenje optičkih konektora s odgovarajućim IEC 61300-3-35 kompatibilnim alatima prije svakog povezivanja je obavezno — kontaminirani krajevi optičkih vlakana uzrokuju uneseni gubitak koji premašuje cjelokupni proračun gubitaka veze.
Kategorija kabela koji instalirate određuje kategoriju patch panela koja vam je potrebna. Miješanje kategorija - na primjer, instaliranje Cat6 kabela, ali završavanje u Cat5e patch panelu - ograničava cijeli kanal na Cat5e performanse. Svaka komponenta u kanalu mora zadovoljiti ili premašiti ciljanu kategoriju.
| Kategorija | Širina pojasa | Maksimalna brzina | Maksimalna udaljenost (10GbE) | Tipični slučaj upotrebe |
|---|---|---|---|---|
| Cat5e | 100 MHz | 1 Gbps | Nije ocijenjeno | Naslijeđene instalacije, niskobudžetne nadogradnje |
| Cat6 | 250 MHz | 1 Gbps / 10 Gbps* | Do 55 metara | Većina novih komercijalnih instalacija |
| Cat6A | 500 MHz | 10 Gbps | 100 metara | Podatkovni centri, WAP-ovi visoke gustoće, spremni za budućnost |
Cat6A patch paneli fizički su veći od Cat5e ili Cat6 panela jer su Cat6A kabeli znatno deblji — obično 7–8 mm vanjskog promjera naspram 5–6 mm za Cat6. Cat6A ploča s 24 priključka često zauzima ekvivalent 1,5U stvarnog prostora u stalku zbog dodatnih zahtjeva za upravljanje kabelima na stražnjoj strani. U skladu s tim isplanirajte svoj stalak.
Sama patch ploča ne izvodi nikakvo prebacivanje ili usmjeravanje. To je isključivo pasivna točka završetka i unakrsnog povezivanja. Razumijevanje toga kako se nalazi u mrežnom putu pojašnjava zašto je ispravno ožičenje toliko važno.
Potpuni kanal od mrežnog preklopnika do radne stanice ili IP kamere radi na sljedeći način:
TIA-568 definira maksimalnu stalnu vezu (od patch panela IDC do zidne utičnice IDC) kao 90 metara , s preostalih 10 metara raspoređenih po svim patch kabelima u kanalu kako bi se postigla ukupna duljina kanala od najviše 100 metara. Prekoračenje 90 metara na vodoravnom putu je kršenje standarda koje će uzrokovati nasumične kvarove pri gigabitnim brzinama čak i ako je kabel testiran na nižim frekvencijama.
Patch kabeli koji povezuju prekidač s pločom i zidnu utičnicu s uređajem također moraju odgovarati kategoriji kanala. Korištenje Cat5e patch kabela u Cat6A kanalu stvara usko grlo na toj specifičnoj točki u kanalu. Uvijek koristite patch kabele s oznakom kategorije koji odgovaraju vašem instaliranom horizontalnom kabelu.
Iskustvo na terenu pokazuje da se iste pogreške ponavljaju u instalacijama patch panela, od malih kućnih postavki do velikih poslovnih zgrada. Znajući na što paziti štedite sate rješavanja problema.
Ako spojite kraj patch panela na T568B, a kraj zidne utičnice na T568A, stvorili ste nenamjerni križni kabel. Moderni prekidači s Auto-MDIX-om često mogu kompenzirati, ali to nije zajamčeno za sve uređaje i stvara zabunu tijekom budućeg održavanja. Svaki kabel mora koristiti isti standard na oba kraja.
Ovo je najčešća pogreška koja smanjuje performanse. Razdvajanje parica više od dopuštene udaljenosti kako bi se lakše smjestili u IDC utore uništava odbijanje preslušavanja koje omogućuje geometrija upredene parice. Na 100MHz to često prolazi nezapaženo. Na 500MHz (Cat6A), uzrokuje kvarove. Održavajte uvijanje unutar 13 mm od IDC-a za Cat5e i 9,5 mm za Cat6 i više.
Do razdvojene parice dolazi kada je, na primjer, bijelo/zeleni vodič postavljen u utor pin 1, ali je zeleni vodič postavljen u utor pin 4 umjesto u pin 3. Vodiči su iz različitih parova. Osnovni tester kontinuiteta pokazuje da je to točno — svih osam pinova izgleda spojeno. Ali ispravan tester mape žica otkriva razdvojenu paricu jer mjeri ravnotežu električne parice. Razdvojeni parovi uzrokuju ozbiljne preslušavanja koja potpuno uništavaju gigabitne performanse iako se svjetlo jednostavne veze pojavljuje zeleno.
Kablovi koji ostanu labavi iza patch panela bit će nagaženi, povučeni i zapetljani od strane bilo koga tko radi u stalku. Jedno oštro povlačenje kabela koji nije rasterećen može poništiti probušeni završetak dovoljno da se stvori isprekidana veza — jedna od grešaka koju je najteže pronaći jer se pojavljuje i nestaje s vibracijama i promjenama temperature.
Neoznačena patch ploča tempirana je bomba za buduće mrežne administratore. Bez karte od priključka do lokacije, svaki pokret ili sesija rješavanja problema zahtijeva fizičko praćenje kabela. Označite svaki priključak patch panela i svaki kabel na oba kraja prije nego što se stalak zatvori. Koristite dosljedne konvencije imenovanja - kat, broj sobe, broj utičnice - i napravite sigurnosnu kopiju dokumentacije u sustavu upravljanja mrežom ili čak u zajedničkoj proračunskoj tablici.
Gore navedena načela vrijede univerzalno, ali specifični pristup ovisi o veličini i vrsti instalacije.
Tipična SOHO postavka može uključivati 12-portnu ili 24-portnu Cat6 patch ploču u malom zidnom stalku, s kabelima do 6-12 zidnih utičnica u cijelom prostoru. Ukupna duljina kabela obično je ispod 30 metara, tako da je Cat6 više nego dovoljan. Jedan 8-portni ili 16-portni prekidač spojen je patch kabelom s prednje strane ploče. Cijeli projekt — uključujući bušenje, provlačenje kabela kroz zidove, završetak i testiranje — jednoj iskusnoj osobi treba oko 4-8 sati za instalaciju s 10 priključaka. Trošak materijala za ovu ljestvicu kreće se otprilike od 80 do 200 USD, ovisno o kvaliteti kabela i hardvera.
U poslovnoj zgradi, telekomunikacijska soba (TR) na svakom katu obično sadrži stalak s 2 ili 4 stupa s 2–4 patch panela ukupno 96–192 priključka, koji napajaju sve horizontalne kabele do poda. Ovi se paneli spajaju preko patch kabela na jedan ili više prekidača pristupnog sloja. Prekidači se povezuju preko optičkih vlakana ili 10GbE bakrene veze do prekidača distribucijskog sloja u glavnoj podatkovnoj sobi. Projekt strukturnog kabliranja ovog razmjera za jedan kat od 10.000 kvadratnih stopa mogao bi uključivati 150-200 kabelskih linija, a svi oni moraju biti testirani i dokumentirani prema TIA-568 standardima izvedbe kanala prije prihvaćanja. Tipični trošak projekta na ovoj razini kreće se od 15.000 USD do 40.000 USD, ovisno o kategoriji kabela, lokalnim cijenama rada i zahtjevima vodova.
U podatkovnom centru, patch paneli se često zamjenjuju strukturiranim kabelskim kazetama i glavnim kabelima. Unaprijed završeni MPO vlaknasti kanali povezuju redove regala preko gornjih nosača kabela, završavajući u module kazeta s vlaknima koji predstavljaju LC priključke na prednjoj strani 1U kućišta panela. Ovaj pristup omogućuje da se cijeli trunk od 12 ili 24 vlakna postavi s jednim povlačenjem i jednom guranjem kazete, dramatično smanjujući vrijeme instalacije u okruženjima visoke gustoće. Sklopovi prethodno završenih vlakana tvornički su testirani i certificirani , čime se eliminira rizik od pogrešaka prekidanja na terenu u okruženjima gdje zastoji koštaju tisuće dolara po minuti.
Nakon što je patch panel ožičen i certificiran, tekuće održavanje je minimalno - ali nije nula. Fizičke veze degradiraju se tijekom vremena kroz oksidaciju, vibracije i mehanički stres od ponovljenih umetanja i uklanjanja patch kabela.
Pravilno ožičen i dokumentiran mrežni patch panel temelj je upravljive, pouzdane mrežne infrastrukture. Disciplina primijenjena tijekom početne instalacije - ispravan standard ožičenja, odgovarajuća ograničenja odvrtanja, čvrsto probijanje, temeljito testiranje i potpuno označavanje - isplati se svaki put kada je potrebna promjena mreže ili kada se mora pronaći greška. Rezanje uglova tijekom prekida stvara dug koji će mrežni tim otplaćivati tijekom trajanja instalacije.
