Koje su dvije vrste patch panela?

Dvije vrste patch panela: izravan odgovor

Dvije su glavne vrste patch panela žičane (fiksne) patch ploče i modularni (keystone) patch paneli . Ove dvije kategorije čine temelj strukturnog kabliranja u gotovo svakom podatkovnom centru, serverskoj sobi i komercijalnoj mrežnoj instalaciji. Razumijevanje razlika između njih bitno je prije kupnje mrežnog patch panela ili projektiranja rasporeda kablova, jer pogrešan izbor može stvoriti nepotrebne troškove, nefleksibilnost ili probleme s izvedbom.

Žičana patch ploča dolazi s kabelima koji su već tvornički završeni na stražnjoj strani ploče. Modularni patch panel, s druge strane, isporučuje se kao prazan okvir koji prihvaća izmjenjive keystone utičnice, dopuštajući instalateru da odabere tipove konektora, kategorije, pa čak i miješa vrste medija unutar jednog panela. Oba služe istoj temeljnoj funkciji—organiziranju i usmjeravanju mrežnih veza—ali to čine na bitno različite načine i odgovaraju različitim scenarijima implementacije.

Žičani patch paneli: unaprijed prekinuti i spremni za postavljanje

Žičani patch panel, koji se ponekad naziva i fiksni ili punch-down patch panel, ima svoje stražnje priključke koji su već završeni blokovima punch-down u stilu 110 ili sličnim konektorima. Kabel koji se proteže s polja—zidne utičnice, kabelske police, podne kutije—buši se izravno na ove blokove pomoću alata za bušenje. Prednja strana ploče otkriva standardne RJ45 priključke gdje kratki patch kabeli povezuju opremu s ostatkom mreže.

Ova vrsta mrežnog patch panela tradicionalni je radni konj strukturnog kabliranja. Široko je dostupan u Konfiguracije s 24 i 48 priključaka , a većina modela zauzima ili 1U ili 2U prostora u stalku. Standardne opcije ocijenjene su za izvedbu Cat5e, Cat6 ili Cat6A, s Cat6A pločama koje podržavaju 10 Gigabit Ethernet na udaljenosti do 100 metara .

Prednosti žičanih patch panela

• Niži početni trošak po priključku u usporedbi s modularnim alternativama
• Dosljedna kvaliteta završetka na tvorničkoj razini na svim priključcima
• Jednostavniji postupak instalacije za jednoobraznu implementaciju velikih razmjera
• Dokazana pouzdanost u okruženjima s tisućama instaliranih portova
• Široka dostupnost od dobavljača uključujući Panduit, Leviton, Belden i CommScope

Ograničenja žičanih patch panela

Glavni nedostatak je nefleksibilnost. Svaki priključak na žičanoj ploči je iste vrste konektora. Ako vam je potrebna kombinacija Cat6 bakrenih priključaka uz optičke ili koaksijalne veze, to ne možete postići unutar jedne ožičene ploče. Osim toga, ako se jedan priključak ošteti, njegova zamjena obično znači zamjenu ili ponovno prekidanje cijele ploče ili barem tog pojedinačnog bloka. Za okruženja u kojima se zahtjevi za kabliranjem često mijenjaju, ova krutost postaje pravi operativni problem.

Žičani patch paneli najprikladniji su za velike urede, školske mreže i industrijska okruženja gdje stotine identičnih bakrenih serija treba prekinuti brzo i isplativo. Tipična žičana ploča s 48 priključaka Cat6 može koštati samo 30–80 USD, što je čini privlačnom za projekte osjetljive na proračun.

Modularni patch paneli: fleksibilni i spremni za budućnost

Modularni patch panel je prazna šasija, koja se obično nudi u okvirima s 12, 24 ili 48 priključaka, dizajnirana za prihvaćanje pojedinačnih keystone utičnica. Svaki utor u okviru može držati različitu vrstu utičnice—Cat5e, Cat6, Cat6A, fiber LC, fiber SC, koaksijalni F-tip ili čak USB ili HDMI keystone module. To čini modularni mrežni patch panel najsvestranijom opcijom dostupnom danas u strukturnom kabliranju.

Instalacija uključuje umetanje odabranih trapezoidnih utičnica u okvir ploče, zatim završavanje svake utičnice pojedinačno. Same dizalice mogu se izbušiti, bez alata ili unaprijed prekinuti, ovisno o odabranom modelu dizalice. Nakon instaliranja, prednja strana svake utičnice korisniku predstavlja odgovarajuće sučelje porta.

Prednosti modularnih patch panela

• Potpuna fleksibilnost za miješanje vrsta konektora unutar jedne ploče
• Jednostavni popravci na razini priključka: zamijenite jednu oštećenu trapezoidnu utičnicu bez zamjene cijele ploče
• Skalabilnost—počnite s djelomično popunjenom pločom i dodajte priključke kako potrebe rastu
• Podržava buduće nadogradnje zamjenom keystone modula u kategorije višeg ranga
• Idealno za podatkovne centre, AV instalacije i multimedijska okruženja

Ograničenja modularnih patch panela

Modularni paneli imaju veću cijenu po priključku. Sam kvalitetan modularni keystone panel s 24 priključka može koštati 20–50 USD, a svaki pojedinačni Cat6A keystone priključak može dodati dodatnih 5–15 USD po priključku. Za potpuno popunjenu modularnu ploču Cat6A s 48 ulaza, ukupni troškovi komponenti mogu doseći 300–600 USD ili više , u usporedbi s manje od 100 USD za ekvivalentnu žičanu ploču. Vrijeme rada je također veće, budući da se svaka dizalica mora zasebno završiti i uskočiti na mjesto.

Konzistentnost izvedbe također ovisi o kvaliteti pojedinačnih odabranih trapezoidnih utičnica. Miješanje utičnica treće strane niske kvalitete u okvir panela s robnom markom može proizvesti nedosljedna mjerenja preslušavanja i unesenog gubitka, što potencijalno pada na testovima certifikacije kanala. Uvijek koristite dizalice i okvire iz testiranog i certificiranog sustava istog proizvođača kad god je to moguće.

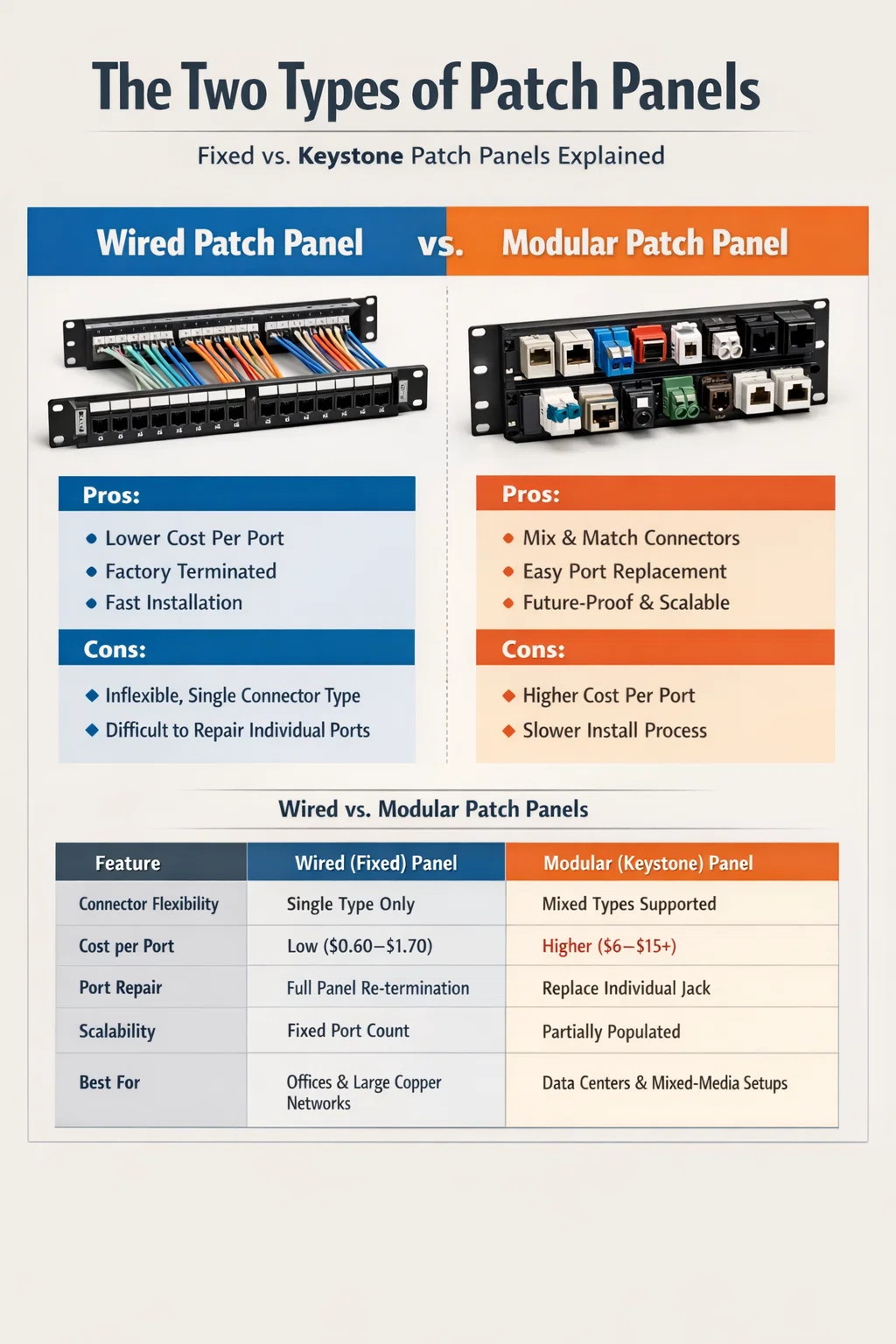

Usporedna usporedba: Žičani nasuprot modularnih patch panela

Donja tablica sažima ključne razlike kako bi vam pomogla da odlučite koja vrsta mrežnog patch panela odgovara zahtjevima vašeg projekta.

Kako odabrati pravo Network Patch Panel za Vaš projekt

Odabir između žičane i modularne mrežne patch ploče svodi se na četiri praktična čimbenika: proračun, raznolikost medija, očekivani rast i očekivanja održavanja. Ne postoji univerzalno superiorna opcija—obje vrste se svakodnevno uspješno postavljaju u profesionalne instalacije.

Projekti vođeni proračunom

Ako projekt uključuje prekid 100 ili više bakrenih serija iste kategorije i cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Okruženja mješovitih medija i podatkovnih centara

Podatkovni centri rutinski kombiniraju bakreni Ethernet, optičke uzlazne veze, a ponekad i koaksijalne ili audio veze u istom stalku. Modularni mrežni patch panel obrađuje sve to u jednom okviru od 1U, održavajući stalak organiziranim i smanjujući broj potrebnih panela. Mnogi poslovni podatkovni centri standardiziraju modularne panele jer mogu nadograditi pojedinačne optičke priključke s 1G LC na 10G LC ili 25G LC jednostavnom zamjenom keystone modula, bez ponovnog postavljanja kabela ili zamjene cijelih panela.

Održavanje i dugoročna servisabilnost

U okruženjima s velikim odljevom priključaka—co-working prostorima, hotelskim poslovnim centrima, prostorima za događaje—pojedini keystone utičnice podnose fizičko zlostavljanje od ponovljenih ciklusa uključivanja i isključivanja. Modularna ploča omogućuje tehničaru da zamijeni istrošenu utičnicu za manje od dvije minute, po cijeni dijelova od 5 do 10 USD, bez ometanja bilo kojih drugih spojeva. Isti popravak na žičanoj ploči zahtijeva ponovno probijanje bloka ili zamjenu cijelog sklopa ploče, što može značiti 30–60 minuta zastoja po incidentu.

Zaštita budućnosti i tehnološke nadogradnje

Mrežni standardi se razvijaju. Cat6A je sada preporučeni minimum za nove komercijalne instalacije prema TIA-568.2-D, a 10GBase-T je sve češći čak iu SMB okruženjima. Ako danas postavite žičanu Cat6 ploču i trebate Cat6A performanse za tri godine, zamijenit ćete cijelu ploču. S modularnom pločom mijenjate trapezoidne utičnice zadržavajući okvir. Ta je razlika manje važna u ormaru s 24 priključka, ali postaje značajna u cijelom Podatkovni centar s 10 regala i 480 portova .

Osim dvije glavne vrste: kutni, oklopljeni i prazni patch paneli

Dok su žičane i modularne dvije temeljne kategorije, obje vrste dolaze u specijaliziranim varijantama koje odgovaraju specifičnim zahtjevima instalacije.

Zakrivljeni patch paneli

Zakošeni patch paneli naginju prednje priključke pod 45 stupnjeva, usmjeravajući patch kabele u stranu, a ne ravno prema prednjem dijelu stalka. To dramatično smanjuje naprezanje radijusa savijanja na patch kabelima i održava police visoke gustoće znatno čišćima. Paneli pod kutom dostupni su u žičanim i modularnim formatima i obično se koriste u preklopnim aranžmanima na vrhu stalka gdje je upravljanje kabelima kritično. Neki dizajni naginju samo donji red otvora, stvarajući hibridni raspored ravno/kut za maksimalnu gustoću.

Oklopljeni (STP) patch paneli

U okruženjima sa značajnim elektromagnetskim smetnjama - proizvodni podovi, objekti za emitiranje, sobe za medicinsko snimanje - kablovi s oklopljenom upredenom paricom (STP) zahtijevaju oklopljenu spojnu ploču za održavanje kontinuiteta oklopa kabela kroz cijelu vezu. Zaštićena mrežna patch ploča uključuje metalna kućišta priključaka i šipku za uzemljenje koja se povezuje s uzemljenjem stalka. Korištenje neoklopljene ploče sa STP kabelom razbija oklop na ploči, čime se potpuno gubi njegova svrha. Zaštićeni paneli dostupni su u žičanim i modularnim tipovima, iako nose premiju troškova od otprilike 30–50% u odnosu na ekvivalentne nezaštićene modele .

Prazne ploče za spajanje

Prazne patch ploče uopće nemaju priključke. Koriste se isključivo za upravljanje regalima—ispunjavanje praznih 1U prostora za poboljšanje protoka zraka, blokiranje prašine ili pružanje označene površine za dokumentaciju. Iako nisu funkcionalna komponenta za distribuciju podataka, prazne ploče su profesionalni završni dodir u svakom dobro organiziranom stalku i ovdje se spominju jer su često grupirane uz funkcionalne patch ploče u katalozima dobavljača i mogu izazvati zabunu kod kupaca koji prvi put dolaze.

Razmatranja o gustoći priključaka, jedinicama u stalku i upravljanju kabelima

Obje vrste patch panela moraju se ocijeniti ne samo prema vrsti konektora, već i prema tome kako se uklapaju u cjelokupni raspored stalka. Standardni 19-inčni EIA stalak pruža 42U korisnog prostora . Loš odabir ploče može potrošiti jedinice regala, stvoriti noćne more za upravljanje kabelima i učiniti rješavanje problema bolnim.

Žičani patch panel s 48 priključaka od 1U čvrsto spaja priključke i ostavlja malo vodoravnog prostora za kopče za upravljanje kabelima. Mnogi instalateri spajaju svaku ploču s 48 priključaka s 1U vodoravnim kabelskim upraviteljem neposredno ispod nje, žrtvujući 2U po ploči, ali dramatično poboljšavajući dugoročno održavanje. Ploča s 24 ulaza u 1U daje više horizontalnog prostora za disanje između priključaka, što olakšava označavanje i praćenje pojedinačnih kabela bez ometanja susjednih veza.

Za modularne ploče, dodatna dubina koju zahtijevaju neki dizajni keystone utičnica mora se provjeriti u odnosu na stražnji razmak stalka. Neki Cat6A keystones protežu se 2-3 inča iza prednje strane ploče, au kućištima za montažu na zid male dubine sa samo 12-14 inča dubine, to može učiniti instalaciju fizički nemogućom bez pažljivog prethodnog planiranja.

Praksa označavanja i dokumentiranja

Bez obzira na vrstu ploče, ispravno označavanje jednako je važno kao i sam hardver. Najbolja praksa u industriji zahtijeva da svaki priključak bude označen jedinstvenim identifikatorom koji se preslikava na raspored kabela dokumentirajući izvornu točku, odredište, kategoriju kabela, datum instalacije i referencu rezultata ispitivanja. Većina kvalitetnih patch panela uključuje kanal za naljepnice ispod ili iznad otvora. Upotrebom Brady, HellermannTyton ili sličnih sustava označavanja s termoskupljajućim ili samolaminirajućim naljepnicama identifikatori ostaju čitljivi za 10 godina čak iu prašnjavim ili vlažnim okruženjima.

Najbolji postupci za instalaciju za obje vrste ploča

Bez obzira koju vrstu mrežnog patch panela odaberete, skup dosljednih postupaka instalacije osigurava da performanse kanala zadovoljavaju ili premašuju nazivne specifikacije.

• Održavajte uvijanje para unutar 13 mm od točke prekida za smanjenje preslušavanja, posebno na Cat6A instalacijama.
• Ostavite najmanje 12 inča servisne petlje iza ploče kako biste omogućili ponovno završetak bez povlačenja novog kabela.
• Nikada nemojte prekoračiti minimalni radijus savijanja kabela—obično 4x promjer kabela za neoklopljeni i 8x za oklopljeni.
• Upotrijebite kalibrirani alat za bušenje postavljen na ispravnu razinu udarca za tip bloka (110 u odnosu na Krone).
• Testirajte svaki kanal s certificiranim terenskim ispitivačem (Fluke DSX, IDEAL SignalTEK ili ekvivalent) prema standardima TIA-568 ili ISO/IEC 11801 prije nego što se odjavite na instalaciju.
• Pohranite izvješća o ispitivanju elektronički i povežite ih s rasporedom kabela za svaki priključak u sustavu.
• Kada koristite modularne ploče, potvrdite da su keystone utičnica i okvir ploče iz istog testiranog sustava kako biste zaštitili bilo kakvo jamstvo ili certifikaciju proizvođača.

Praćenje ovih koraka transformira patch panel iz jednostavne kupnje hardvera u ispravno dokumentiranu komponentu infrastrukture koja se može certificirati i koja pouzdano podržava mrežu za 15–25 godina —tipični životni ciklus strukturnog kablovskog sustava instaliranog prema trenutnim standardima.

Uobičajene pogreške pri odabiru patch panela

Čak i iskusni instalateri povremeno naprave pogreške pri odabiru koje uzrokuju probleme mjesecima ili godinama nakon početnog postavljanja. Sljedeće su najčešće i koje se najviše mogu izbjeći.

Neusklađena kategorija ploče s kategorijom kabela

Instaliranje Cat6A kabela i njegovo završavanje na Cat6 ocjenjenoj ploči ograničava kanal na Cat6 performanse. Najslabija komponenta u kanalu određuje ocijenjeni učinak cijele veze. Ako koristite Cat6A za podršku 10GBase-T ili 25GBase-T, svaka komponenta - kabel, patch panel, keystone utičnica i patch kabel - moraju imati ocjenu Cat6A.

Ignoriranje upravljanja stražnjim kabelom

Stražnja strana gusto naseljene ploče s 48 priključaka može primiti 48 pojedinačnih kabela. Bez odgovarajućih stražnjih vodilica za upravljanje kabelima, J-kukica ili kalema za kabele, ti kanali postaju zamršena masa koja nepotrebno otežava buduća dodavanja, premještanja i promjene (MAC) i povećava rizik od slučajnog oštećenja kabela tijekom nepovezanih radova održavanja.

Kupnja komponenti koje nisu dio sustava radi uštede novca

Korištenje Panduit okvira panela s keystone utičnicama drugih proizvođača ili miješanje Cat6 patch panela s Cat6A kabelom drugog proizvođača krši jamstvo testiranog sustava. Proizvođači kao što su Panduit, Leviton, Belden, CommScope i Legrand certificiraju svoje komponente kao sustave, a ta je potvrda važeća samo kada se komponente iz iste obitelji koriste zajedno. Miješanje robnih marki za uštedu 2–5 dolara po priključku može poništiti 25-godišnje jamstvo sustava koje vrijedi znatno više od uštede.

Podcjenjivanje zahtjeva za brojem priključaka

Uobičajeno pravilo u dizajnu komercijalnog kabliranja je planiranje 20–30% više priključaka nego što je trenutno potrebno . Organizacije rastu, radne stanice se množe, a IoT uređaji se šire. Nedostatak priključaka za patch panel prisiljava ili na instalaciju novog panela u sredini stalka ili na potpuni redizajn—a oboje je više ometajuće i skuplje od jednostavnog instaliranja većeg panela ili dodatnih panela od početka.
