Trebam li prekidač ako imam patch panel?

Kratak odgovor: Da, i dalje vam je potreban prekidač

Patch panel i mrežni prekidač nisu međusobno zamjenjivi — služe potpuno različitim svrhama i potrebno vam je oboje za funkcionalnu žičanu mrežu. A mrežni patch panel je pasivni uređaj: organizira i završava kabele oko vašeg doma ili zgrade na jedno središnje mjesto. Ne usmjerava promet, ne dodjeljuje IP adrese niti pruža bilo kakvu aktivnu mrežnu funkciju. Prekidač je, s druge strane, aktivni uređaj koji zapravo premješta podatke između povezanih uređaja.

Zamislite patch panel poput centrale telefonskog operatera iz starog filma - sve veze uredno drže na jednom mjestu, ali ništa se ne događa dok netko (prekidač) stvarno ne poveže pozive. Bez sklopke nizvodno, vaš patch panel je samo skupi organizator kabela. Uređaji priključeni na priključke na patch ploči neće imati nikakvu mrežnu vezu.

Standardna postavka u gotovo svakoj žičanoj instalaciji izgleda ovako: strukturno kabliranje ide od zidnih utičnica kroz cijelu zgradu natrag do središnjeg stalka ili ormara, gdje svaki kabel završava na stražnjoj strani patch panela. Kratki patch kabeli na prednjoj strani ploče zatim spajaju pojedinačne priključke na odgovarajuće priključke na mrežnom prekidaču. Prekidač povezuje sve zajedno i povezuje se uzvodno s vašim usmjerivačem ili pristupnikom ISP-a.

Što Patch Panel zapravo radi

A mrežni patch panel je završna točka — ništa više, ništa manje. U praksi, instalateri buše pojedinačne vodiče iz svakog kabela Cat5e, Cat6 ili Cat6A u stražnji dio ploče pomoću alata za bušenje. Ovo stvara stalnu, čvrstu vezu između svakog dugačkog kabela i priključka ploče. Prednja strana ploče predstavlja RJ45 utičnice, koje prihvaćaju standardne patch kabele.

Vrijednost patch panela gotovo se u potpunosti odnosi na organizaciju i fleksibilnost. Bez jednoga, imali biste desetke kabela koji labavo vise u vašem stalku za opremu ili ormaru, a svaki mora biti dovoljno dugačak da dosegne izravno do vašeg prekidača. Svaki put kad biste željeli promijeniti koja se soba spaja na koji VLAN ili koji port preklopnika, premještali biste glomazne, čvrste trajne kabele. S patch pločom, stalni izvodi ostaju trajno na mjestu, a vi jednostavno zamijenite kratke, fleksibilne patch kabele na prednjoj strani.

Nema pojačanja signala, nema obrade podataka i nema inteligencije unutar pasivne patch ploče. Električni, to je u biti samo skup konektora. Signal koji ulazi u port 12 na stražnjoj strani izlazi iz porta 12 na prednjoj strani, potpuno nepromijenjen. Zbog toga se patch paneli ponekad nazivaju "glupim" panelima — i to je također razlog zašto su iznimno pouzdani. Gotovo da nema ništa što bi moglo propasti.

Uobičajene vrste patch panela

• Cat5e patch paneli: Podržava do 1 Gbps, pogodno za starije instalacije ili proračunske verzije gdje 10G nije potreban.
• Cat6 patch ploče: Pouzdana podrška od 1 Gbps na punoj duljini i do 10 Gbps na kratkim stazama (do oko 55 metara). Najčešći izbor danas.
• Cat6A patch paneli: Podržava 10 Gbps na punih 100 metara. Veći, skuplji i koristi se u komercijalnim okruženjima ili kućnim postavama za budućnost.
• Keystone patch paneli: Koristite uklonjive keystone utičnice, nudeći fleksibilnost za miješanje različitih vrsta kabela ili standarda u jednoj ploči.
• Prolazni patch paneli: Imajte ženske spojnice s obje strane, korisne kada trebate spojiti dva kabela zajedno bez prekidača.

Standardni patch paneli montiraju se u 19-inčni stalak za opremu i zauzimaju 1U rack prostora na 24 priključka, što ih čini iznimno prostorno učinkovitima. Ploča s 48 ulaza u 2U može završiti kabele iz 48 soba ili lokacija.

Što mrežni prekidač zapravo radi

Mrežni preklopnik je aktivni Layer 2 (a ponekad i Layer 3) uređaj koji prosljeđuje Ethernet okvire između povezanih uređaja na temelju MAC adresa. Kada uređaj priključen na priključak 4 preklopnika želi komunicirati s uređajem na priključku 17, preklopnik čita odredišnu MAC adresu u Ethernet okviru, traži je u svojoj tablici MAC adresa i šalje okvir samo na priključak 17 — ne na sve priključke. Ovo se bitno razlikuje od starijeg čvorišta, koje bi emitiralo svaki paket na svaki port bez obzira.

Moderni upravljani preklopnici čine znatno više: podržavaju VLAN-ove za segmentaciju mreže, postavke kvalitete usluge (QoS) koje daju prioritet vremenski osjetljivom prometu kao što su VoIP ili video pozivi, zrcaljenje portova za nadzor mreže, agregaciju veza (LACP) za povezivanje više portova u jednu vezu veće propusnosti i detaljnu statistiku prometa po portu. Neupravljani prekidač jednostavno prosljeđuje promet automatski bez sučelja za konfiguraciju, što je u redu za male kućne mreže.

Za većinu kućnih i malih ureda, an neupravljani gigabitni preklopnik s 8 ili 16 portova košta između 20 i 60 dolara i pruža sve što je potrebno. Upravljani preklopnik s 24 priključka kreće se od oko 150 do 200 USD za modele osnovne razine i značajno se povećava za hardver poslovne razine s 10G uplinkovima.

Kako patch paneli i prekidači rade zajedno

Razumijevanje odnosa između patch panela i preklopnika ključno je za planiranje bilo koje instalacije strukturnog kabliranja. Dva uređaja se gotovo uvijek koriste jedan pored drugog u istom stalku, međusobno povezani kratkim kabelima za spajanje. Ovdje je cijeli put podataka od uređaja u sobi do interneta:

1. Računalo se spaja na zidnu ploču u sobi pomoću kratkog patch kabela.
2. Zidna ploča povezuje se s dugim strukturiranim kabelom (obično Cat6) koji putuje kroz zidove i stropove natrag do mrežnog ormara ili stalka.
3. Taj kabel završava na stražnjoj strani patch panela na određenom numeriranom priključku.
4. Kratki spojni kabel na prednjoj strani ploče povezuje taj priključak s numeriranim priključkom na preklopniku.
5. Prekidač obrađuje promet i povezuje se uzvodno s usmjerivačem putem drugog kabela.
6. Usmjerivač upravlja pristupom internetu i spaja se na ISP modem ili ONT.

Patch panel je korak 3-4 na tom putu. Uklonite ga i kabeli će i dalje raditi - samo biste ih uključili izravno u prekidač - ali gubite sve organizacijske prednosti. To je zapravo uobičajeno u manjim instalacijama: ako imate samo 4-6 kabela, mnogi ljudi u potpunosti preskoče patch panel i završavaju svaki kabel izravno s RJ45 konektorom koji se uključuje ravno u prekidač. Kompromis je u tome što ponovno dodjeljivanje ili rješavanje problema s vezama postaje neurednije kako broj pokretanja raste.

Kada preskakanje patch panela ima smisla

Postoje opravdani scenariji u kojima se možete potpuno odreći patch panela:

• Imate manje od 6 kabela i ne očekujete proširenje.
• Kabeli nikada ne moraju biti ponovno dodijeljeni različitim portovima preklopnika ili VLAN-ovima.
• Imate ograničen proračun i želite najjednostavniju moguću postavku.
• Instalacija je privremena ili će se ionako znatno rekonfigurirati u bliskoj budućnosti.

Međutim, čak i u malim postavkama, mnogi instalateri preporučuju patch panel jer je razlika u cijeni minimalna - osnovni Cat6 patch panel s 12 priključaka košta oko 15-25 USD - i dramatično pojednostavljuje buduće promjene. Zamjena patch kabela traje 10 sekundi; ponovno završavanje ili preusmjeravanje trajnog kabela traje znatno duže.

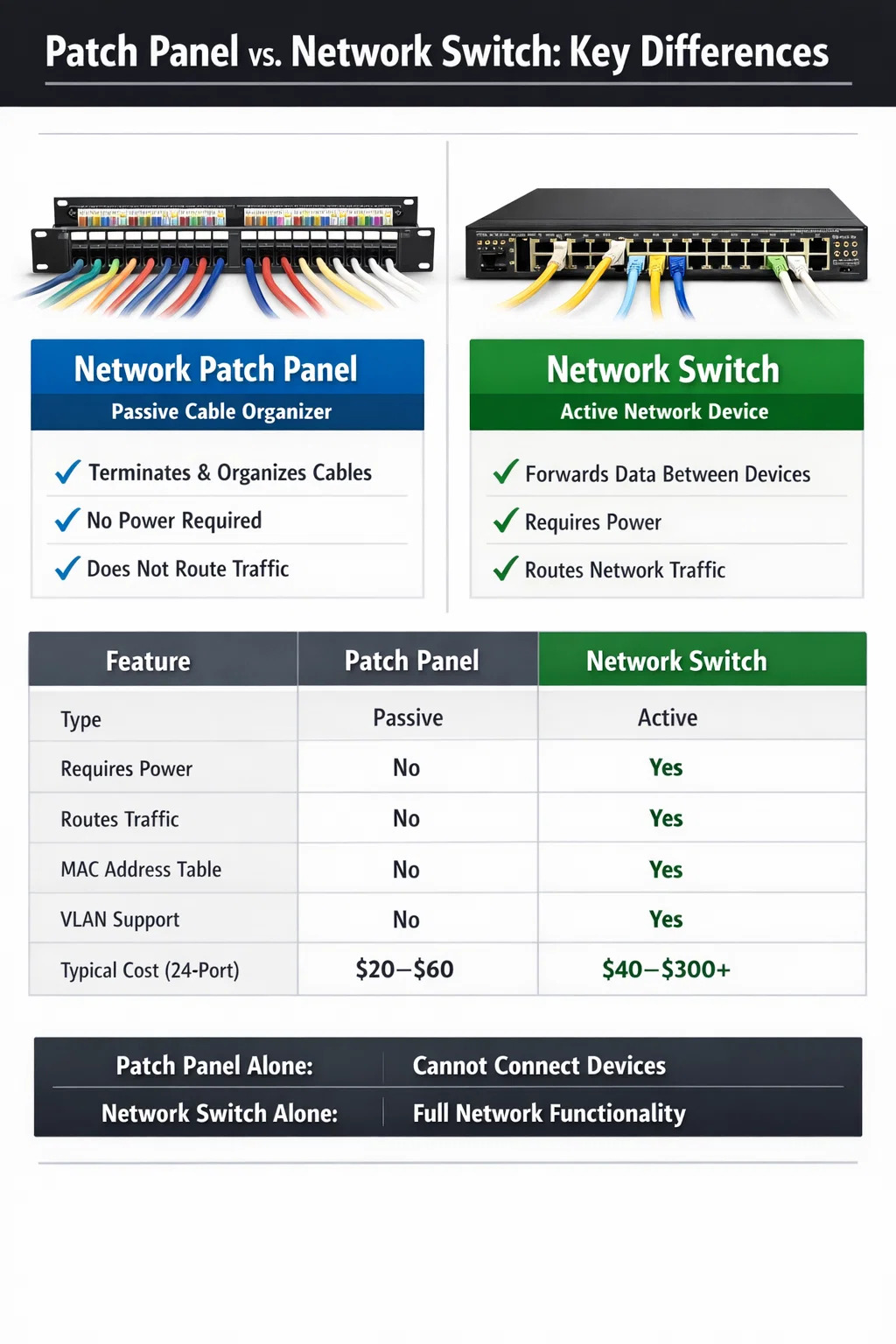

Patch Panel vs Switch: usporedba

Tablica u nastavku sažima ključne razlike između ova dva uređaja kako bi bilo potpuno jasno zašto niti jedan nije dovoljan za potpunu žičanu mrežu:

Obratite pozornost na posljednji redak: preklopnik može funkcionirati bez patch panela, ali patch panel ne može pružiti nikakvu mrežnu funkciju bez preklopnika. Ovo potvrđuje da ako morate odabrati samo jedan, prekidač je uređaj o kojem se ne može pregovarati.

Trebate li oboje za kućnu mrežu?

Za kućnu mrežu sa strukturiranim kablovima — što znači da se kabeli probijaju u zidne utičnice u više soba — praktičan odgovor je: da, imate velike koristi od obojega . Ali patch panel je izboran s čisto funkcionalnog stajališta, dok je prekidač obavezan.

Evo realnog scenarija: proveli ste Cat6 kabel u šest soba u svojoj kući. Imate dnevni boravak, kućni ured, spavaću sobu, dvije slobodne sobe i garažu. Svaki kabel završava u pomoćnom ormaru u kojem se nalazi oprema vašeg ISP-a. Vaše opcije su:

Opcija A: Patch Panel prekidač

Svih šest kabela probijaju se u stražnji dio patch panela s 12 priključaka. Šest kratkih spojnih kabela na prednjoj strani povezuje svaki priključak ploče s preklopnikom. Prekidač se povezuje na usmjerivač. Ukupni dodatni trošak u odnosu na postavku samo s prekidačem: otprilike 20–30 USD za osnovnu ploču za spajanje s 12 priključaka. Prednosti: vaš je ormar organiziran, kabeli su označeni, a ponovno dodjeljivanje veze bilo koje sobe na drugi port preklopnika ili VLAN traje nekoliko sekundi.

Opcija B: Izravno na prebacivanje (bez patch panela)

Svaki dio kabela ima RJ45 konektor savijen na kraju i uključuje se izravno u prekidač. Ovo radi savršeno i štedi 20–30 USD. Loša strana je ta što svaki kabel mora biti dovoljno dugačak da izravno dosegne prekidač i nema fleksibilnog sloja za preraspodjelu — pomicanje veze znači fizičko isključivanje i preusmjeravanje čvrstih trajnih kabela.

Za šest ili manje trčanja u kućnom okruženju, opcija B je uistinu dobra. Za 12 ili više pokretanja ili bilo koju instalaciju koja bi mogla rasti, a mrežni patch panel jako je vrijedan male investicije.

Posebni slučajevi: patch paneli s ugrađenim prekidačem

Na tržištu postoje proizvodi koji kombiniraju funkcionalnost patch panela s prebacivanjem — ponekad se nazivaju "pametni patch paneli" ili "inteligentni patch paneli". To su nišni proizvodi namijenjeni prvenstveno podatkovnim centrima koji moraju automatski pratiti povezanost fizičkog sloja. Koriste senzore i softver za bilježenje koji je patch kabel spojen na koji priključak, pomažući s dokumentacijom i revizijom u velikim okruženjima s tisućama veza.

Međutim, čak ni inteligentni patch paneli nisu mrežni preklopnici. I dalje im je potreban nizvodni prekidač za pružanje stvarne mrežne povezanosti. Oni su dodatni sloj upravljanja, a ne zamjena za sklopni hardver. Cijene za ove sustave počinju u stotinama dolara po panelu i brzo rastu — nisu relevantni za upotrebu kod kuće ili u malom uredu.

Postoje i PoE (napajanje preko Etherneta) injektorske ploče koje mogu dodati PoE mogućnost prekidaču koji nije PoE, ali opet, oni rade u kombinaciji s prekidačem, a ne umjesto njega. Za većinu ljudi koji ovo čitaju, standardni pasivni patch panel uparen sa standardnim prekidačem pravi je pristup.

Kako pravilno dimenzionirati prekidač i patch panel

Jedna od najčešćih pogrešaka pri instalacijama u domu i malom uredu je kupnja hardvera koji je premalen za buduće potrebe. Dodavanje drugog patch panela ili prekidača kasnije predstavlja dodatnu složenost i troškove. Evo praktičnih smjernica za određivanje veličine:

Dimenzioniranje patch panela

• Izbrojite svoje trenutne kabele, a zatim dodajte najmanje 25–50% za buduće proširenje. Ako sada imate 16 pokreta, kupite ploču s 24 priključka.
• Standardne stambene patch ploče dolaze u konfiguracijama s 12, 24 i 48 ulaza. 24-priključak je najsvestraniji za kućnu upotrebu i upotrebu u malim uredima.
• Provjerite odgovara li kategorija ploče (Cat5e, Cat6, Cat6A) vašoj kategoriji kabela ili je premašuje. Kombinacija Cat6A kabela s Cat5e patch panelom ograničava vašu brzinu na Cat5e performanse.

Dimenzioniranje prekidača

• Izbrojite svoje priključke patch panela plus sve dodatne uređaje koji će se spojiti izravno na preklopnik (NAS, poslužitelji, WAP-ovi). Dodajte 2-4 ulaza nadzemne.
• Ako planirate napajati pristupne točke ili IP kamere izravno preko Etherneta, odaberite PoE preklopnik. Standardni PoE pruža do 15,4 W po priključku; PoE pruža do 30 W. Većina modernih WiFi 6 pristupnih točaka zahtijeva PoE ili noviji.
• Za kućnu upotrebu obično je dovoljan neupravljani gigabitni preklopnik. Ako želite VLAN - na primjer, odvajanje IoT uređaja od vaše glavne mreže - potreban vam je upravljani prekidač.
• Razmislite o SFP uplink priključku ako u budućnosti želite 10G vezu s NAS-om ili poslužiteljem, čak i ako vam danas ne treba.

Tipičan dobro isplaniran kućni stalak za kuću srednje veličine može uključivati 24-portni Cat6 patch panel, 24-portni gigabitni upravljani preklopnik i usmjerivač , sve montirano u 6U ili 9U zidni stalak. Ukupni trošak opreme za ovu vrstu postavljanja kreće se otprilike od 200 do 400 USD, ovisno o izboru marke i je li potreban PoE.

Označavanje i dokumentacija: korak koji većina ljudi preskoči

Imati i patch panel i prekidač u potpunosti se isplati samo ako ispravno označite oboje. Najfrustrirajuća situacija u bilo kojoj žičnoj mreži je stajanje ispred stalka punog patch kabela bez pojma koji se priključak povezuje s kojom prostorijom. Ispitivač kabela s generatorom tona rješava ovaj problem ako se dogodi, ali ga dobro označavanje u potpunosti sprječava.

Najbolja praksa je da svakom kabelu dodijelite broj ili kod prije nego ga instalirate. Na primjer, označite svaki kabel na oba kraja — na zidnoj utičnici i na patch ploči — istim identifikatorom: "LR-1" za priključak 1 u dnevnoj sobi, "OFF-1" za priključak 1 u uredu itd. Označite odgovarajući priključak patch panela istom naljepnicom pomoću uređaja za izradu naljepnica ili tiskanih umetaka za priključke. Zatim dokumentirajte mapiranje između priključaka patch panela i priključaka sklopke u jednostavnoj proračunskoj tablici ili mrežnom dijagramu.

To traje dodatnih 30-60 minuta tijekom instalacije i štedi ogromnu količinu vremena u kasnijem rješavanju problema. Gotovo je nemoguće učinkovito upravljati neoznačenom patch pločom s 24 priključka i mješavinom sivih patch kabela identičnog izgleda , pogotovo ako netko drugi mora kasnije raditi na mreži.

Uobičajene pogreške pri korištenju patch panela i prekidača zajedno

Čak i iskusni instalateri nailaze na probleme koji se mogu izbjeći. Evo najčešćih grešaka:

• Korištenje patch kabela loše kvalitete: Dugi trajni kabeli obično su visoke kvalitete, ali ljudi često koriste jeftine spojne kabele između ploče i prekidača. Loši patch kabeli uzrokuju povremene probleme s povezivanjem koje je izluđujuće dijagnosticirati. Koristite kabele ocijenjene za barem istu kategoriju kao vaše strukturno kabliranje.
• Neispravna tehnika udarca: Svaki vodič mora biti probušen u ispravnom položaju prema standardima ožičenja T568A ili T568B — i oba kraja svakog kabela moraju koristiti isti standard. Miješanjem T568A na zidnoj utičnici i T568B na patch ploči proizvodi se križani par i nema veze.
• Prekoračenje ograničenja kanala od 100 metara: Ukupna duljina kanala — stalna dužina kabela plus spojni kabeli na oba kraja — ne smije premašiti 100 metara za Cat5e i Cat6. Patch kabeli u zidnoj utičnici i na stalku računaju se u ovaj ukupni iznos. Neka patch kabeli budu kratki (0,5–1 metar na svakom kraju) kako biste sačuvali što je više moguće od proračuna od 100 metara za trajni rad.
• Kupnja pogrešne kategorije patch panela: Kao što je ranije spomenuto, patch panel mora odgovarati vašoj kategoriji kabela. Instaliranje Cat5e panela na Cat6A pogone je uobičajena i skupa pogreška koja trajno ograničava vašu izvedbu.
• Bez upravljanja kabelom: Bez vodoravnih kabelskih menadžera između patch panela i prekidača, patch kabeli padaju i zapetljaju se u neukrotiv nered u roku od nekoliko mjeseci. Ploča za upravljanje kabelima od 1U između svakog dijela opreme košta oko 10–15 USD i itekako se isplati.
• Bez testiranja nakon prekida: Uvijek koristite osnovni tester kabela pri svakoj vožnji nakon probijanja, prije zatvaranja zidova ili provlačenja novih kabela. Svako testiranje traje oko 30 sekundi i odmah otkriva sve greške u ožičenju, otvorene parove ili kratke spojeve.

Sažetak: Pravi način razmišljanja o patch panelima i prekidačima

A mrežni patch panel je organizacijski alat za strukturno kabliranje. Potpuno je pasivan, ne zahtijeva napajanje i samostalno ne pruža mrežnu funkcionalnost. Mrežni prekidač je aktivni mozak vaše žične mreže — bez njega ništa ne komunicira. Potreban vam je prekidač bez obzira na to koristite li patch panel.

Panel za spajanje nije obavezan u smislu da možete voditi kabele izravno do prekidača i potpuno preskočiti panel. Ali za bilo koju instalaciju s više od nekoliko kabela, patch panel sam sebe plaća organizacijom, fleksibilnošću i uštedom vremena. Patch panel s 24 priključka Cat6 košta manje od 40 USD i značajno olakšava upravljanje sustavom strukturnog kabliranja u godinama koje dolaze.

Ako planirate novu instalaciju, kupite oba. Uskladite ih s istom kategorijom kabela, sve jasno označite, koristite kvalitetne spojne kabele između njih i imat ćete žičanu mrežnu infrastrukturu koja može pouzdano služiti vašem domu ili uredu desetljeće ili više uz minimalno održavanje.
