Koji je kabel najbolji za patch panele? Kompletan vodič

Kratak odgovor: Mačka6 je najpoželjniji kabel za patch panele

Kad je riječ o mrežni patch paneli , Cat6 neoklopljeni upleteni par (UTP) kabel je najčešće preporučeni i široko rasprostranjen izbor za većinu poslovnih i kućnih mrežnih okruženja. Postiže pravu ravnotežu između performansi, cijene i otpornosti na budućnost. Ipak, najbolji kabel za vašu specifičnu postavku patch panela ovisi o vašim zahtjevima za brzinu, dužini kabela, uvjetima smetnji i proračunu. Cat5e ostaje savršeno održiv za gigabitne mreže s ograničenim proračunom, dok je Cat6A izbor za 10GbE instalacije ili podatkovne centre visoke gustoće.

Ovaj vodič prolazi kroz sve glavne vrste kabela koji se koriste s patch panelima, objašnjava tehničke razlike koje su zapravo važne u stvarnim implementacijama i pomaže vam da donesete pouzdanu, informiranu odluku bez previše kompliciranja.

Razumijevanje kako odabir kabela utječe na izvedbu vaše mrežne patch ploče

Mrežni patch panel je pasivni dio hardvera — ne pojačava niti regenerira signale. Svaka veza koju uspostavite kroz njega dobra je onoliko koliko je dobar kabel s obje strane. Kabel koji probušite u stražnji dio patch panela i patch kabel koji uključite u prednji dio doprinose kvaliteti signala, kašnjenju i maksimalnoj propusnosti.

Ključna električna svojstva koja se razlikuju prema kategoriji kabela uključuju:

• Prigušenje — gubitak signala na udaljenosti. Kabeli više kategorije održavaju jače signale na dužim stazama.
• Preslušavanje (NEXT i FEXT) — smetnje između susjednih parova žica. Cat6 i Cat6A koriste čvršće zavoje i fizičke separatore kako bi to značajno smanjili.
• Širina pojasa — mjereno u MHz, ovo određuje koliko podataka kabel može prenijeti. Cat5e radi na 100 MHz, Cat6 radi na 250 MHz, a Cat6A doseže 500 MHz.
• Povratni gubitak — reflektirana energija signala koja može pogoršati performanse pri velikim brzinama.

Budući da patch panel uvodi dodatne spojne točke — punch-down završetke na stražnjoj strani i RJ45 priključke na prednjoj strani — upotreba kategorije kabela koja odgovara ili premašuje kategoriju vašeg panela je ključna. Na primjer, miješanje Cat6A patch panela s Cat5e horizontalnim linijama, odmah ograničava performanse vašeg sustava na Cat5e, bez obzira na to za što je sam panel ocijenjen.

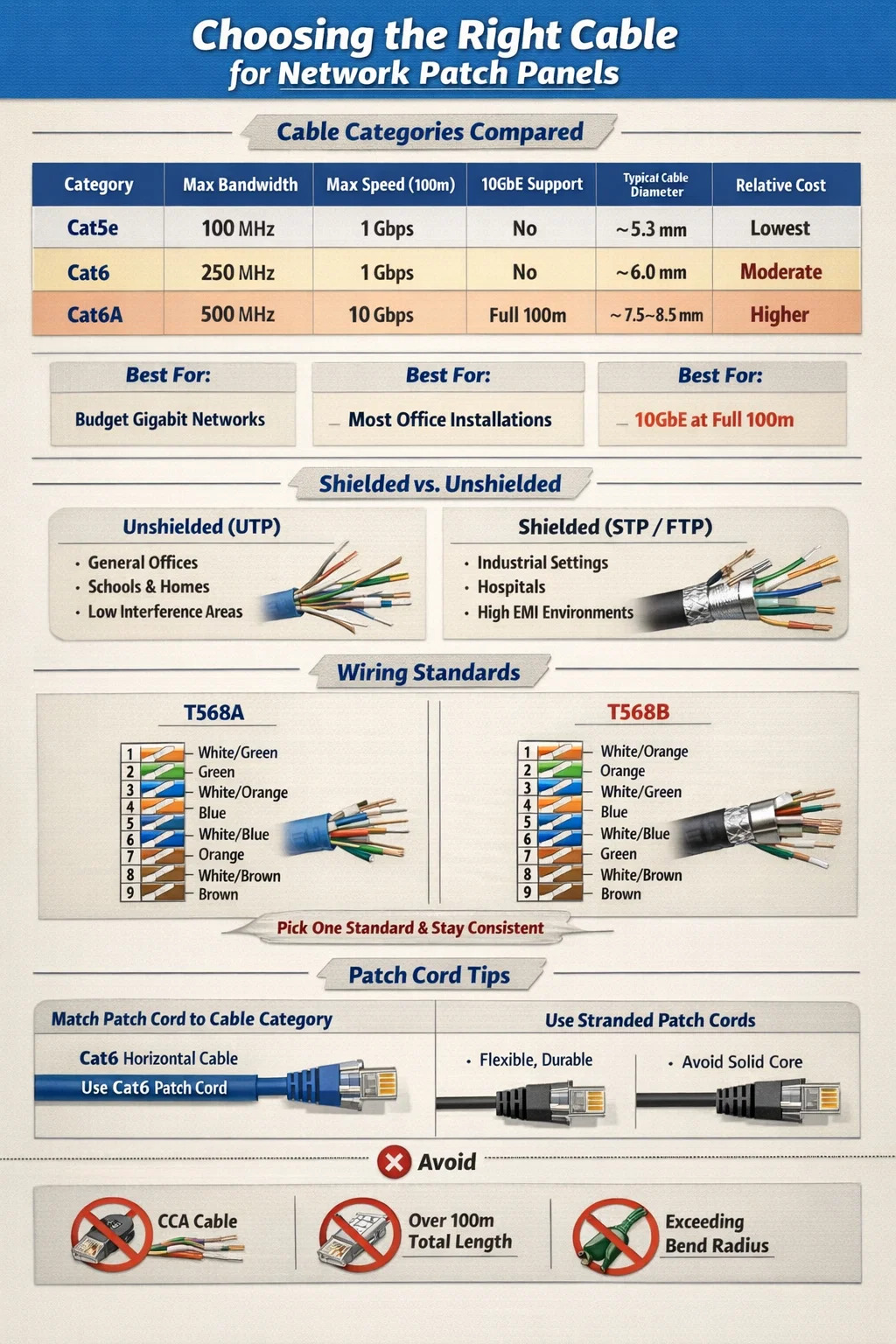

Uspoređene kategorije kabela: Cat5e vs Cat6 vs Cat6A za korištenje patch panela

Tri kategorije s kojima ćete se najčešće susresti u okruženjima strukturiranog kabliranja su Cat5e, Cat6 i Cat6A. Evo kako se međusobno uspoređuju u izravnoj usporedbi:

Cat5e: Još uvijek relevantan za proračunske gigabitne mreže

Cat5e (poboljšana kategorija 5) bio je dominantan standard za strukturno kabliranje tijekom 2000-ih i danas je u aktivnoj uporabi. Podržava gigabitni Ethernet (1000BASE-T) na punih 100 metara i košta znatno manje po stopi od Cat6 ili Cat6A. Za naknadno opremanje starijih zgrada ili povezivanje krajnjih točaka niske potražnje kao što su VoIP telefoni, sigurnosne kamere ili osnovne radne stanice, Cat5e uparen s Cat5e patch panelom potpuno je prikladan.

Ograničenje je usmjereno na budućnost. Cat5e ne može pouzdano podržati 10 Gigabit Ethernet, a njegove performanse preslušavanja niže su od Cat6. Ako postavljate nove kablove i očekujete da ćete nadograditi svoju mrežnu infrastrukturu u sljedećih pet do deset godina, trošenje male premije na Cat6 ima više smisla.

Cat6: Najbolje mjesto za većinu instalacija patch panela

Cat6 je najčešće specificirani kabel za nove projekte strukturnog kabliranja koji uključuju mrežni patch panel. Pojasna širina od 250 MHz udvostručuje kapacitet Cat5e, performanse preslušavanja su značajno bolje zbog čvršćih uvijanja parica i unutarnjeg plastičnog klina (separatora) koji se nalazi u mnogim Cat6 konstrukcijama, a podržava brzine od 10 Gbps na kraćim stazama do 55 metara.

Za tipično uredsko okruženje u kojem horizontalni vodovi u prosjeku iznose 20-40 metara, Cat6 udobno rukuje 10GbE ako to vaša infrastruktura preklopnika podržava. Premija cijene u odnosu na Cat5e je tipična 10–20% po stopi — mala razlika koja se isplati tijekom životnog vijeka instalacije. Cat6 patch paneli široko su dostupni u konfiguracijama s 24 i 48 priključaka i kompatibilni su sa svim standardnim alatima za bušenje u stilu 110.

Cat6A: Pravi izbor za 10GbE na punoj udaljenosti

Cat6A (proširena kategorija 6) trenutno je preporučeni standard za bilo koju instalaciju gdje 10 Gigabit Ethernet mora se održavati preko punih 100 metara horizontalnog puta . Radi na pojasnoj širini od 500 MHz, koristi ili zaštićenu (F/UTP ili S/FTP) ili neoklopljenu konstrukciju s mnogo debljom izolacijom i ispunjava zahtjeve za vanzemaljskim preslušavanjem koje Cat6 ne može.

Kompromis je fizička veličina i težina. Cat6A kabeli su znatno deblji — obično 7,5 do 8,5 mm u promjeru naspram 6 mm za Cat6 — što znači čvršće proračune punjenja vodova, teže nosače kabela i zahtjevnije upravljanje radijusom savijanja. Cat6A patch paneli su također veći i skuplji. Međutim, u podatkovnim centrima, zdravstvenim ustanovama ili bilo kojem okruženju koje postavlja 10GbE na desktop ili rubne preklopnike, Cat6A je ispravan izbor i izričito je naveden u TIA-568-C.2 za 10GBASE-T aplikacije.

Oklopljeni u odnosu na neoklopljeni kabel: koji bolje funkcionira s patch panelima?

Jedna odluka koja zbunjuje mnoge mrežne instalatere je hoće li koristiti oklopljeni (STP/FTP/S/FTP) ili neoklopljeni (UTP) kabel za izvođenje patch panela. Odgovor uvelike ovisi o vašem okruženju.

Kada je neoklopljeni (UTP) kabel pravi izbor

Velika većina instalacija mrežnih patch panela u poslovnim uredima, školama, maloprodajnim okruženjima i domovima koristi UTP kabel. Lakše ga je prekinuti, fleksibilniji je, lakši i jeftiniji od oklopljenih alternativa. Sve dok se kabel drži podalje od izvora jakih smetnji — kao što su balasti za fluorescentno svjetlo, veliki motori ili paralelni kabeli za napajanje dulji od 2 metra — UTP radi izvrsno.

Standardi TIA-568 dopuštaju provođenje UTP kabela unutar 5 cm od neoklopljenih energetskih kabela i unutar 12 cm od fluorescentnih rasvjetnih tijela. Zadržite te razmake i UTP će vam dati čiste, pouzdane performanse bez složenosti uzemljenja oklopljenih sustava.

Kada oklopljeni kabel postane neophodan

Oklopljeni kabel ispravan je izbor u okruženjima sa značajnim izvorima elektromagnetskih smetnji (EMI), uključujući:

• Proizvodnja podova s teškim električnim strojevima
• Bolnice s uređajima za magnetsku rezonancu ili snažnom opremom za snimanje
• Studiji za emitiranje s radiofrekventnom opremom
• Industrijska okruženja u kojima kabel mora prolaziti u blizini VFD-ova (pogoni s promjenjivom frekvencijom)
• Instalacije na otvorenom ili polu-otvorenom izložene gromovima

Kada koristite oklopljeni kabel, vaša spojna ploča također mora biti oklopljena i pravilno uzemljena. Oklopljeni kabel završen na neuzemljenoj ili neoklopljenoj spojnoj ploči zapravo može imati lošije rezultate od UTP-a jer nepovezani štit djeluje kao antena, skupljajući smetnje umjesto da ih odbija. Cijeli oklopljeni kanal - kabel, patch panel, keystone utičnice i patch kabeli - moraju biti uzemljeni u jednoj točki kako bi bili učinkoviti.

T568A naspram T568B: Koji standard ožičenja koristiti na patch ploči

I T568A i T568B važeći su standardi za ožičenje TIA/EIA za završetak Ethernet kabela na priključcima na prespojnoj ploči. Razlika u tehničkim performansama između njih je zanemariva — oba podržavaju iste brzine i udaljenosti. Važno pravilo je dosljednost: koristite isti standard tijekom cijele instalacije .

T568B je češći u sjevernoameričkim komercijalnim instalacijama i koristi ga većina gotovih spojnih kabela koji se prodaju na tržištu SAD-a. T568A se preferira u državnim instalacijama (određen je standardom TIA-568-C vlade SAD-a za federalne zgrade) i uobičajen je u Europi i Australiji.

Ako proširujete ili dodajete postojeću instalaciju, uvijek uskladite standard koji je već u upotrebi. Miješanjem T568A i T568B unutar istog end-to-end kanala stvara se crossover, a ne ravna veza, što će spriječiti da se vaša veza pojavi na većini prekidača.

Odabir patch kabela: druga polovica jednadžbe kabela patch panela

Većina ljudi se u potpunosti usredotočuje na vodoravni kabel kad razmišljaju o tome koji kabel koristiti s patch panelom, ali patch kabel koji povezuje priključak ploče s vašim prekidačem jednako je važan. Patch kabel koji je niže kategorije od vašeg horizontalnog kabela stvara usko grlo na točki spajanja.

Uskladite kategoriju patch kabela s vašim vodoravnim kabelom

Ako ste spojili Cat6 na svoj patch panel, koristite Cat6 patch kabele na prednjoj strani. Korištenje Cat5e patch kabela na Cat6 ploči i Cat6 horizontalnog kabela ograničava kanal na Cat5e performanse. Isto se odnosi i na Cat6A — uvijek koristite patch kabele s oznakom Cat6A s Cat6A patch panelima i vodoravnim kablovima.

Uobičajene su standardne duljine patch kabela za spajanje patch panela na prekidače 0,5 m, 1 m, 2 m ili 3 m . Kraći kabeli smanjuju gubitak signala i održavaju vaš stalak urednim. Izbjegavajte kupnju jeftinih spojnih kabela od neprovjerenih dobavljača — spojni kabeli loše kvalitete s labavim uvijanjem parica ili nestandardnim konektorima jedan su od najčešćih uzroka povremenih kvarova veze i smanjene propusnosti u inače dobro izgrađenim strukturiranim kabelskim sustavima.

Prespojni kabeli s višestrukim i čvrstim vodičem

Patch kabeli koriste višežilne vodiče (više tankih žica omotanih zajedno) umjesto čvrstih vodiča. Višestruki kabel je fleksibilniji i otporniji na fizički zamor od opetovanog savijanja i pomicanja, što ga čini idealnim za kratke, česte poteze između patch panela i prekidača. Čvrsti provodni kabel — koji se koristi za vodoravne prolaze — čvršći je i popucat će iznutra ako se više puta savija.

Nikada nemojte koristiti čvrsti kabel kao spojni kabel. U početku će raditi, ali će se unutarnji vodiči umoriti i otkazati nakon ponovljenih umetanja utikača i pomicanja kabela.

Kabeli od optičkih vlakana i patch paneli: potpuno drugačija kategorija

Ne koriste sve patch ploče bakreni Ethernet kabel. Patch paneli od optičkih vlakana — koji se nazivaju i distribucijski paneli od vlakana ili kućišta od vlakana — koriste se za okosnicu kabliranja između soba s opremom, međuzgradskih veza i međupovezanosti podatkovnih centara visoke gustoće. Oni imaju drugačiju funkciju od bakrenih patch panela i zahtijevaju potpuno drugačije postupke upravljanja kabelima.

Višemodno vs jednomodno vlakno na Patch panelu

Patch paneli s vlaknima prihvaćaju višemodna ili jednomodna vlakna i ona se ne mogu međusobno mijenjati. Izbor ovisi o vašoj udaljenosti prijenosa i primjeni:

• OM3 višemodno vlakno podržava 10GbE do 300 metara i 40GbE do 100 metara. Koristi jezgru od 50 mikrona i uobičajena je u aplikacijama okosnice kampusa i podatkovnih centara.
• OM4 višemodno vlakno proširuje 10GbE do 550 metara i 100GbE do 150 metara. To je preferirani multimodni standard za nove instalacije podatkovnih centara.
• OS2 jednomodno vlakno podržava prijenos na udaljenosti do 10 km i više, što ga čini bitnim za promet između zgrada ili kampusa.

Fiber patch paneli su pasivni uređaji koji pružaju organizirane priključne točke za vlakna. Stvarni vlaknasti patch kabeli koji povezuju opremu s pločom moraju koristiti odgovarajuće vrste konektora (LC, SC, MPO/MTP) i odgovarajuće vrste vlakana. Spajanje višemodnog patch kabela na jednomodno magistralno vlakno rezultira velikim gubitkom umetanja i nefunkcionalnom vezom.

Uobičajene pogreške pri odabiru kabela za mrežne patch panele

Čak i iskusni mrežni instalateri rade pogreške koje se mogu izbjeći pri odabiru i instaliranju kabela za sustave patch panela. Ovo su pogreške koje se najčešće pojavljuju u rješavanju problema u stvarnom svijetu:

Korištenje CCA (aluminijskog obloženog bakrom) kabela

CCA kabel — koji koristi aluminijske vodiče obložene tankim slojem bakra — prodaje se po dramatično nižim cijenama od originalnog bakrenog kabela, a često se krivo označava kao standardni Ethernet kabel na mreži. CCA kabel nikada se ne smije koristiti u instalacijama patch panela. Aluminij ima veći električni otpor od bakra, brže korodira na završnim točkama i ne zadovoljava standarde TIA-568 ili ISO/IEC 11801. Ispostavilo se da su mnogi mrežni kvarovi povezani s lošom stabilnošću veze, prekomjernim gubitkom paketa ili PoE (napajanje preko Etherneta) uređajima koji se ne uključuju pouzdano uzrokovani CCA kabelom. Kabel kupujte samo od renomiranih dobavljača koji mogu osigurati ETL ili UL provjeru vodiča od čistog bakra.

Prekoračenje duljine kanala od 100 metara

Standard TIA-568 specificira maksimalnu stalnu vezu (vodoravno) od 90 metara, s preostalih 10 metara dodijeljenih patch kabelima na svakom kraju, što daje ukupnu duljinu kanala od 100 metara. Mnogi instalateri tretiraju 100 metara kao horizontalno ograničenje, a zatim dodaju patch kabele na vrh, gurajući ukupni kanal izvan specifikacije. 95 metara horizontalnog puta plus dva 3-metarska patch kabela ukupno iznosi 101 metar — tehnički izvan specifikacije i potencijalno nepouzdan pri gigabitnim brzinama.

Neusklađena kategorija kabela i ocjena patch panela

Instaliranje Cat6A kabela na Cat6 patch panel sprječava vas da dobijete certificirani Cat6A kanal. Ploča je komponenta s najnižom ocjenom u vezi, a njezine karakteristike performansi postavljaju gornju granicu za cijelu seriju. Uvijek odgovarajte ili premašite kategoriju kabela kada birate patch panel. Korištenje Cat6A ploče s Cat6 kabelom je prihvatljivo — ploča je previše specificirana, što baca novac, ali ne šteti performansama. Obrnuto nije prihvatljivo.

Zanemarivanje radijusa savijanja tijekom instalacije

Ethernet kabel ima minimalni radijus savijanja koji se mora poštivati tijekom instalacije. Za Cat6 UTP, minimalni radijus savijanja je obično četiri puta vanjski promjer kabela , odnosno približno 24 mm. Cat6A zahtijeva veći radijus savijanja zbog deblje konstrukcije. Uski zavoji deformiraju zavoje parice unutar kabela, povećavajući preslušavanje i degradirajući kvalitetu signala — ponekad dovoljno da se spriječi prolazak certifikacijskog testiranja.

Kako odabrati pravi kabel za vaš specifični scenarij patch panela

Umjesto primjene jedne opće preporuke, ovdje je praktični vodič za odlučivanje temeljen na uobičajenim scenarijima implementacije:

• Mala uredska ili kućna mreža s prebacivanjem do 1 Gbps: Cat5e UTP s Cat5e patch panelom. Isplativo, potpuno dostatno i lako se prekida. Nema potrebe za nadogradnjom osim ako ne planirate prijeći na 10GbE preklopnike.
• Očekuje se da će novi komercijalni ured trajati 10 godina: Cat6 UTP s Cat6 patch panelom. Pruža prostor za 10GbE u kratkim stazama i pruža vrhunske performanse buke u odnosu na Cat5e.
• Podatkovni centar ili okruženje visoke gustoće s 10GbE u stalak: Cat6A UTP (ili F/UTP ako je EMI problem) s Cat6A patch panelom. Ovo je jedina bakrena opcija koja podržava 10GbE na punih 100 metara.
• Veze između zgrada ili okosnice kampusa: OS2 jednomodno vlakno s LC konektorima i fiber patch panelom. Bakreni Ethernet nije prikladan za rad preko 100 metara.
• Industrijsko okruženje s teškim električnim strojevima: Cat6A F/UTP ili S/FTP oklopljeni kabel s uzemljenom, oklopljenom patch pločom. Pravilno uzemljenje na ploči je obavezno.
• Zdravstveni ili obrazovni kampus s mješovitim PoE i zahtjevima za podatke: Cat6A UTP, koji se nosi s većim zahtjevima za isporuku energije za PoE (90 W IEEE 802.3bt) s manjim stvaranjem topline od Cat6 u paketu kabela.

Testiranje i certificiranje vaše instalacije kabela patch panela

Odabir prave kategorije kabela samo je pola posla. Cat6 kabel s neispravnim završetkom — s prekomjernim odmotavanjem para pri probijanju prema dolje, oštrim savijanjem u blizini ploče ili neusklađenim standardom ožičenja — neće zadovoljiti Cat6 razine performansi iako je korišten pravi kabel. Instalacije profesionalnog strukturnog kabliranja provjeravaju se ispitivačem za certificiranje kabela, a ne samo osnovnim ispitivačem kontinuiteta.

Ispitivači za certificiranje kabela od proizvođača kao što su Fluke Networks (DSX-8000), IDEAL Networks ili Softing izvode mjerenja uključujući uneseni gubitak, NEXT, FEXT, povratni gubitak i kašnjenje širenja u cijelom frekvencijskom rasponu kategorije kabela. Certifikacija kanala Cat6 zahtijeva prolazak svih parametara do 250 MHz; Cat6A zahtijeva 500 MHz. Izvješće o prolaznoj certifikaciji jedina je pouzdana potvrda da će vaša kombinacija kabela i patch panela raditi kako je navedeno .

Za manje DIY instalacije, osnovni tester za preslikavanje žica potvrđuje ispravne spojeve pinova i identificira razdvojene parove, otvore i kratke spojeve — najčešće pogreške pri probijanju. Iako ovo ne potvrđuje izvedbu, hvata pogreške u ožičenju prije nego što se oprema spoji.
