Koliko portova ima na patch ploči? Kompletan vodič

Koliko priključaka ima patch panel?

A mrežni patch panel obično dolazi 12, 24, 48 ili 96 priključaka , s modelima s 24 priključka i 48 priključka koji su najrašireniji u komercijalnim i poslovnim okruženjima. Patch panel s 24 priključka uklapa se u 1U prostora u stalku , dok verzija s 48 priključaka zauzima 2U . Manji paneli s 12 priključaka uobičajeni su u kućnim postavkama ili kompaktnim telekomunikacijskim ormarima, a paneli s 96 priključaka visoke gustoće nalaze se u velikim podatkovnim centrima gdje je prostor u stalcima na prvom mjestu.

Broj priključaka nije proizvoljan — on izravno određuje koliko mrežnih uređaja možete prekinuti i upravljati s jedne ploče. Odabir pogrešnog broja priključaka dovodi ili do potrošene nekretnine u stalku ili do kaotičnog širenja kabela koji s vremenom postaje noćna mora za održavanje. Razumijevanje dostupnih konfiguracija prvi je korak prema čistoj, skalabilnoj mrežnoj infrastrukturi.

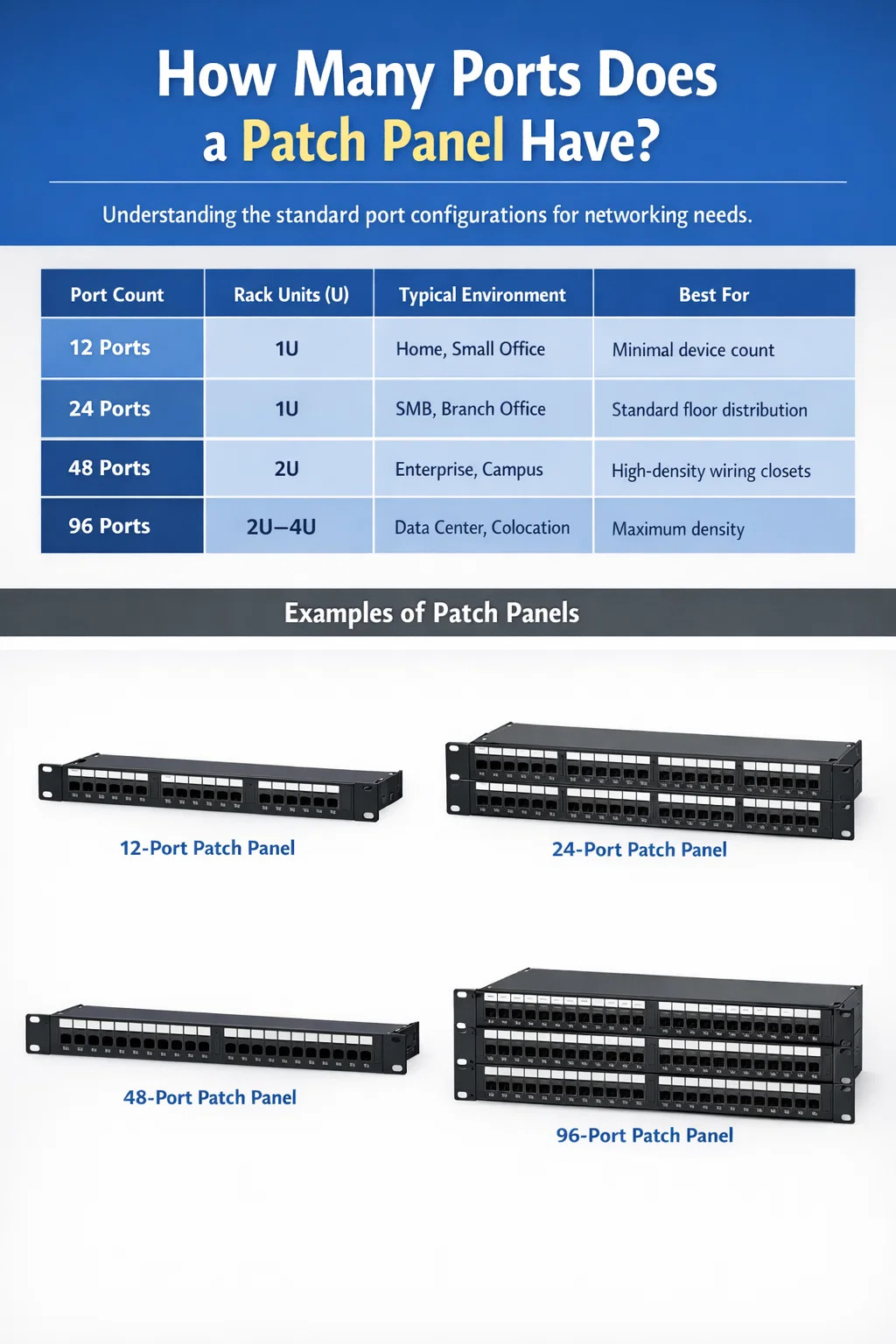

Objašnjene standardne konfiguracije priključaka

Svaka konfiguracija broja priključaka služi određenoj svrsi, a razumijevanje praktičnih razlika pomaže vam da izbjegnete pretjerano specificiranje ili premalo izgradnju infrastrukture kabliranja.

Patch paneli s 12 priključaka

Mrežni patch panel s 12 priključaka najmanja je dostupna standardna konfiguracija. Zauzima 1U prostora u stalku i obično se koristi u stambenim instalacijama, malim maloprodajnim mjestima ili dodatnim ormarima gdje je potrebno završiti samo nekoliko kapljica. Panel s 12 priključaka također je praktičan izbor kada trebate odvojiti određeni dio mreže — na primjer, izolirati VoIP linije ili izvore sigurnosnih kamera — bez namjene pune ploče s 24 priključka za tu svrhu. Zbog svog kompaktnog otiska, ploča s 12 priključaka stane u kućišta za zidnu montažu veličine samo 6U.

Patch paneli s 24 ulaza

Patch panel s 24 priključka najčešća je konfiguracija u industriji. Upravlja tipičnim uredskim katom s 20 do 24 radne stanice dok ostavlja nekoliko priključaka otvorenih za zajedničke uređaje poput pisača, pristupnih točaka ili IP telefona. Na 1U, uredno se uparuje s upravljanim prekidačem s 24 priključka u istoj grupi rack jedinica, što vaš kabel čini kratkim, a označavanje jednostavnim. Većina standarda strukturnog kabliranja, uključujući TIA-568, izgrađena je oko inkremenata od 24 priključka, što ovu veličinu čini zadanom za većinu IT planera i izvođača.

Patch paneli s 48 priključaka

Na 2U, ploča s 48 priključaka u biti su dvije ploče s 24 priključka spojene u jednu jedinicu. To je poželjna opcija za poslovne ormare za ožičenje koji opslužuju guste otvorene urede, skladišta ili proizvodne podove gdje se više od 40 kapljica okuplja u jednom stalku. Korištenje panela s 48 priključaka umjesto dva panela s 24 priključka štedi 1U prostora u stalku i smanjuje broj panela za označavanje i upravljanje. U 42U stalku gdje je svaka jedinica važna, ta ušteda ima smisla, posebno kada uračunate kabelske menadžere, sklopke, UPS jedinice i labavost kabela za spajanje.

Patch paneli s 96 priključaka

Panel s 96 priključaka gura gustoću do svoje praktične granice unutar standardne infrastrukture stalaka od 19 inča. Ovi paneli obično koriste kutne utičnice ili utičnice bez alata za prilagodbu velikoj koncentraciji priključaka i patch kabela. Pronaći ćete ih primarno u podatkovnim centrima, velikim objektima za kolokaciju i telekomunikacijskim sobama gdje se moraju organizirati stotine poslužiteljskih priključaka, veza za pohranu ili primopredaja optičkih vlakana. Neki paneli s 96 priključaka dizajnirani su oko modularnog sustava s kazetama, gdje se pojedinačne kazete s 12 ili 24 priključka postavljaju u okvir šasije — dajući vam fleksibilnost da ubacite samo ono što vam je potrebno, dok prostor ostaje rezerviran za buduća proširenja.

Čimbenici koji određuju koji broj priključaka trebate

Odabir pravog broja priključaka za vašu mrežnu ploču za spajanje nije stvar odabira najvećeg dostupnog broja. Nekoliko konkretnih varijabli trebalo bi utjecati na odluku, a njihovo ignoriranje vodi ili uzaludnom proračunu ili sustavu kabliranja koji ne uspijeva skalirati.

Broj ispadanja kabela u tom području

Prebrojite svaki aktivni kabel koji završava u ormaru ili stalku. Uključite naknade za radne stanice, VoIP telefone, IP kamere, bežične pristupne točke i sve IoT uređaje. Patch panel mora imati najmanje onoliko priključaka koliko je aktivnih kabelskih priključaka , plus tampon rasta od 15 do 20 posto. Ako trenutno imate 38 izlaza, ploča s 48 ulaza je logičan izbor. Daje vam 10 rezervnih priključaka bez potrebe za drugom pločom ili većim kućištem odmah.

Dostupan prostor u stalcima

Prostor u stalku ograničen je resurs i svaka se komponenta natječe za njega. Tipični stalak od 42U ispunjen s dva prekidača, usmjerivačem, vatrozidom, UPS-om i dvama kabelskim upraviteljima od 1U već ima otprilike 14U govora prije nego što se instalira jedan patch panel. Ako radite s 12U zidnim stalkom u malom uredu, postavljanje dva panela s 24 ulaza jedan do drugoga s pripadajućim upravljanjem kabelima može biti nemoguće. U tom slučaju, jedan panel s 48 priključaka na 2U praktičniji je od dva panela s 24 priključka na 1U svaki, budući da kabelski upravitelji obično dodaju još 1U po redu panela.

Kategorija kabela i vrsta signala

Bakrene ploče Cat5e, Cat6, Cat6A i Cat8 dolaze s istim standardnim brojem priključaka, ali se njihove fizičke dimenzije razlikuju. Paneli Cat6A, na primjer, često su malo viši ili dublji nego Cat6 ploče jer veći promjer kabela zahtijeva veći radijus savijanja, a sami konektori su fizički veći. Cat6A ploča s 48 priključaka može zauzimati 2U gdje Cat6 ploča s 48 priključaka udobno pristaje. Fiber patch paneli — koji se koriste za okosnice, uzlazne veze i veze na velike udaljenosti — slijede drugačiji model gustoće priključaka. LC duplex fiber paneli obično dolaze u konfiguracijama s 24 priključka unutar 1U, dok MPO/MTP fiber kazetni sustavi mogu upakirati 72 ili više fiber veza u jedan 1U panel.

Planirano širenje mreže

Mrežni patch panel nije nešto što mijenjate svake dvije godine. Očekuje se da će ispravno instalirana infrastruktura bakrenih kablova trajati 15 do 25 godina pod normalnom komercijalnom uporabom. To znači da broj priključaka koji odaberete danas treba prilagoditi rastu koji ne možete u potpunosti predvidjeti. Tvrtka s 30 zaposlenih danas može imati 60 u roku od pet godina. Ugradnja prostora za glavu dimenzioniranjem do sljedeće razine priključaka — od 24 do 48, ili od 48 do 96 — gotovo je uvijek jeftinije od naknadne ugradnje dodatnih ploča i ponovnog postavljanja kabela kasnije.

Vrste patch panela i kako se broj priključaka razlikuje među njima

Nisu sve mrežne patch ploče izgrađene na isti način. Unutarnji dizajn ploče utječe na to koliko se priključaka može fizički smjestiti, kako se upravlja kabelima na stražnjoj strani i koliko se lako ploča može rekonfigurirati ili popraviti.

Fiksni Punch-Down Patch paneli

Fiksne ploče imaju unaprijed instalirane utičnice koje su ožičene izravno putem alata sa 110 proboja na stražnjoj strani. Ovo su najčešći tipovi u instalacijama strukturnog kabliranja i dostupni su u svim standardnim brojevima priključaka — 12, 24, 48 i 96. Budući da su utičnice trajno integrirane, fiksne ploče su robusne i isplative za instalacije gdje je malo vjerojatno da će se raspored kabela često mijenjati. Dostupni su u kategorijama Cat5e, Cat6 i Cat6A i podržavaju standarde ožičenja T568A i T568B.

Keystone patch paneli

Keystone paneli koriste modularni dizajn u kojem se pojedinačni umetci keystone jack umeću u prazan okvir ploče. Kućište panela za krpanje s 24 porta ima 24 utora za trapezoidnost, ali popunjavate samo portove koji su vam potrebni. Ako počnete sa 16 aktivnih kapica, instalirate 16 priključaka i ostavite preostalih 8 utora praznima za buduću upotrebu. Ova modularnost također znači da možete miješati vrste priključaka — RJ45, koaksijalni, optički, HDMI — unutar iste ploče. Keystone ploče su nešto skuplje po priključku od fiksnih ploča, ali nude značajnu fleksibilnost u dinamičnim okruženjima.

Zakrivljeni patch paneli

Nagnute patch ploče postavljaju lice ulaza pod kutom od 45 stupnjeva prema jednoj strani stalka. Ovaj dizajn je posebno koristan u okruženjima visoke gustoće gdje patch kabeli moraju izlaziti čisto prema susjednom vertikalnom kabelskom upravitelju bez stvaranja oštrih zavoja. Zakošeni paneli obično se koriste u konfiguracijama s 48 i 96 priključaka u podatkovnim centrima. Dizajn pod kutom ne mijenja broj priključaka, ali značajno poboljšava ergonomiju upravljanja kabelima kada se deseci patch kabela pričvrste istovremeno.

Patch paneli od optičkih vlakana

Patch ploče od vlakana koriste LC, SC ili MPO konektore i slijede različite standarde gustoće od bakrenih ploča. Standardni 1U fiber patch panel s LC duplex konektorima obično drži 24 priključka , što je jednako 24 pojedinačne optičke veze ili 12 dupleksnih veza. Vlaknaste ploče visoke gustoće na bazi MPO kazete mogu pružiti 72 do 96 optičkih veza u jednoj 1U šasiji , što ih čini glavnim rješenjem za okosnicu infrastrukture u velikim zgradama i podatkovnim centrima. Fiber patch paneli su pasivni uređaji - ne zahtijevaju napajanje - ali zahtijevaju znatno veću pažnju tijekom instalacije kako bi se izbjeglo oštećenje konektora i gubitak umetanja.

Kako se patch paneli uklapaju u vašu cjelokupnu mrežnu infrastrukturu

Patch panel ne radi izolirano. To je središnja završna točka koja premošćuje stalni vodoravni kabel koji vodi od radnog područja do aktivne mrežne opreme u telekomunikacijskoj sobi ili podatkovnom centru. Razumijevanje mjesta patch panela u cjelokupnom mrežnom dizajnu pojašnjava zašto je planiranje broja portova tako kritično.

U tipičnom dizajnu strukturiranog kabliranja, horizontalni kabeli vode od zidnih utičnica ili podnih kutija na svakoj radnoj stanici do patch panela u najbližem IDF (Intermediate Distribution Frame) ormaru. S patch panela, kratki patch kabeli - obično dugi 1 do 3 stope - spajaju se na odgovarajuće priključke na prekidaču pristupnog sloja. Svaki priključak na patch ploči odgovara točno jednom fizičkom priključku kabela , koji se pak povezuje s jednim mrežnim uređajem na korisničkom kraju. Ovaj odnos jedan-na-jedan čini planiranje broja priključaka izravnim odrazom broja vaših uređaja.

Patch panel također služi kao dokumentacijski sloj za cijelo postrojenje horizontalnog kabliranja. Kada su priključci jasno označeni brojevima soba, brojevima stolova ili ID-ovima uređaja, rješavanje problema s neispravnom vezom postaje stvar praćenja oznake, a ne puzanja kroz zidove. Ovdje broj priključaka utječe na operativnu učinkovitost — dobro popunjenom pločom s 24 priključka s jasnim oznakama daleko je lakše upravljati nego pretrpanom pločom s 48 priključaka gdje je pola priključaka neoznačeno, a patch kabeli zamršeni.

Najbolji primjeri korištenja priključka za mrežne patch panele

Imati pravi broj priključaka na patch panelu je važno, ali jednako je važno kako upotrebljavate te priključke i njima upravljate. Profesionalci u industriji slijede niz praktičnih konvencija koje održavaju kablovsku infrastrukturu čistom, dokumentiranom i održavanom tijekom njezina punog životnog vijeka.

• Označite svaki priključak na prednjoj i stražnjoj strani ploče prije početka kabliranja. Koristite dosljednu shemu imenovanja - na primjer, broj sobe nakon kojeg slijedi broj utičnice (npr. 204-A, 204-B) - tako da bilo koji tehničar može povezati ploču s tlocrtom bez prethodnog znanja o instalaciji.
• Nikada ne punite patch panel do 100 posto kapaciteta u početnoj instalaciji. Rezervirajte najmanje 20 posto luka za buduća premještanja, dodavanja i promjene. Na ploči s 24 priključka, to znači ciljanje ne više od 19 aktivnih veza prvog dana.
• Upotrijebite patch kabele označene bojama za vizualno segmentiranje vrsta prometa. Uobičajena je konvencija plava za podatke, siva za VoIP, žuta za promet upravljanja i crvena za veze kritične infrastrukture. Ovo kodiranje bojama funkcionira samo ako je dokumentirano i ako se dosljedno primjenjuje.
• Instalirajte 1U vodoravni kabelski upravitelj iznad ili ispod svakog reda ploča. To održava patch kabele organiziranima, sprječava pretjeranu napetost na RJ45 konektorima i omogućuje premještanje ili zamjenu patch kabela bez ometanja susjednih veza.
• Dokumentirajte svaki priključak u bazi podataka ili proračunskoj tablici za upravljanje kabelima odmah nakon instalacije. Dokumentacija na razini porta postaje najvrjedniji pojedinačni alat za bilo koji IT tim koji upravlja infrastrukturom godinama nakon što je izvorni instalater krenuo dalje.
• Koristite patch kabele koji nisu dulji nego što je potrebno. Prekomjerna duljina kabela stvara labavost koja se skuplja i blokira protok zraka u stalku. Za veze između patch panela i prekidača u istom stalku, patch kabeli od 1 stope ili 2 stope gotovo su uvijek dovoljni.

Izračunavanje pravog broja priključaka patch panela za vašu implementaciju

Postoji jednostavna metoda za pravilno dimenzioniranje instalacije patch panela. Započinje fizičkim prebrojavanjem i završava modelom dodjele luka koji uzima u obzir sadašnje potrebe i kratkoročni rast.

1. Prebrojite sve aktivne kabele završavajući u ormaru. Uključite radne stanice, telefone, AP-ove, kamere, pisače i sve namjenske uređaje.
2. Dodajte infrastrukturne luke za uzlazne veze, zakrpite veze između IDF-a i MDF-a i sve portove za upravljanje koje planirate spojiti preko ploče, a ne izravno u preklopnik.
3. Nanesite tampon za rast od 20 posto na kombinirani ukupni iznos. Ako imate 40 aktivnih izlaza i 4 infrastrukturna priključka, vaš radni broj je 44, plus 20 posto = otprilike potrebna su 53 priključka.
4. Zaokružite na sljedeću standardnu veličinu ploče . U gornjem primjeru, 53 priključka zaokružuju na dva panela s 48 priključaka (ukupno 96 priključaka), što vam daje velikodušan prostor za glavu. Alternativno, ako su proračun i prostor ograničeni, jedna ploča s 48 priključaka plus jedna ploča s 12 priključaka daje vam 60 priključaka na 3U prostora u stalku — razumno i ekonomičnije rješenje.
5. Potvrdite dostupnost prostora u stalku zbrajanjem U zahtjeva za svaku komponentu — prekidače, usmjerivače, patch panele, kabelske menadžere, UPS jedinice — i provjerom da odgovaraju ukupnoj visini stalka.

Ovaj izračun u pet koraka traje manje od 30 minuta na novoj instalaciji i štedi sate reaktivnog rješavanja problema i kasnijeg ponovnog povezivanja kablova. Također čini osnovu dokumenta o specifikaciji kabliranja prema kojem izvođači mogu licitirati i na koji se vaš IT tim može pozvati kada se infrastruktura naslijedi ili preda.

Uobičajene pogreške pri odabiru računa se priključak za patch panel

Čak i iskusni mrežni planeri griješe pri određivanju patch panela. Ove pogreške vrijedi razumjeti jer se gotovo uvijek mogu izbjeći uz malo prethodnog planiranja.

Premalo određen broj priključaka radi uštede

Ploča s 24 priključka košta otprilike 30 do 80 USD, ovisno o ocjeni kategorije. Ploča s 48 priključaka košta 60 do 150 USD. Razlika u cijeni je mala u apsolutnom smislu, ali trošak ponovnog postavljanja kablova u ormaru koji je bio nedovoljno specificiran - izvlačenje novog kabela, kupnja dodatnih ploča i kabelskih upravitelja, plaćanje tehničara za cjelodnevni rad - lako može doseći 1000 do 5000 USD ili više za jedan IDF. Odabir manjeg panela radi uštede od 40 USD unaprijed je lažna ekonomija u gotovo svakom scenariju komercijalne primjene.

Pretjerano specificiranje bez razmatranja prostora u stalku

Jednako je problematično prijeći ravno na panel s 96 ulaza kada imate samo 30 kapi. Napola popunjena ploča s 96 priključaka gubi prostor u staklu, košta više nego što je potrebno i stvara zbunjujući raspored gdje su aktivni priključci razbacani po velikoj površini. Što je još kritičnije, veliki paneli zahtijevaju proporcionalno veće kabelske menadžere i više patch kabela, a sve to troši jedinice stalka koje bi se mogle dodijeliti aktivnoj opremi.

Ignoriranje kompatibilnosti kategorije kabela

Instaliranje Cat6 patch panela na Cat6A vodoravne kabelske linije smanjuje performanse cijelog kanala. Patch panel je dio stalne veze i mora biti ocijenjen u najmanje istoj kategoriji kao i kabel koji završava. Slično, korištenje Cat5e patch panela s Cat6 kabelom poništava preslušavanje i poboljšanja propusnosti koje Cat6 kabel pruža. Uvijek uskladite kategoriju patch panela s kategorijom kabela i provjerite je li kompletan kanal - ploča, patch kabel, utičnica i vodoravni kabel - testiran i certificiran zajedno nakon instalacije.

Zaboravljanje računa za uplink i backbone portove

Mnogi projektanti računaju samo horizontalne padove kabela okrenute prema korisniku i zaboravljaju da uplink kabeli između IDF-ova i MDF-a također završavaju u patch panelu. U zgradi s tri kata i središnjim MDF-om, svaki IDF treba najmanje dva ili četiri uplink porta za optičku okosnicu ili bakrene uzlazne veze do glavnog preklopnika. Ovi priključci zauzimaju prostor na ploči baš kao i svaka druga veza i moraju biti uključeni u izračun broja priključaka od početka.

Port patch panela računa se u određenim scenarijima implementacije

Implementacije u stvarnom svijetu jako variraju u veličini i složenosti. Promatranje specifičnih scenarija pomaže pretočiti apstraktna načela broja portova u konkretne odluke.

Mali ured sa 15 zaposlenika

Ured na jednom katu s 15 radnih stanica obično generira 30 do 40 prekida kabela kada uračunate dva priključka po stolu (jedan za podatke, jedan za VoIP), dvije do tri bežične pristupne točke, mrežni pisač i nekoliko rezervnih priključaka u konferencijskim sobama. Jednostruka Patch panel s 48 priključaka to udobno rješava s 8 do 18 priključaka u rezervi. Ova postavka stane u 12U zidni ormarić zajedno s prekidačem s 48 priključaka i malim UPS-om.

Korporativni ured na više katova s 200 zaposlenika

Ured za 200 osoba raspoređen na četiri kata obično će imati jedan IDF po katu i središnji MDF. Svaki IDF opslužuje 50 zaposlenika s približno 100 do 130 kabela po katu, što zahtijeva dva do tri panela s 48 priključaka po IDF-u ili alternativno mješavina panela s 48 i 24 priključka, ovisno o točnom broju pada. MDF agregira glavne uzlazne veze sa sva četiri IDF-a i ugošćuje infrastrukturu jezgrenog preklopnika, obično zahtijevajući dodatne patch panele samo za uplink kabele.

Kolokacijski kabinet podatkovnog centra

U kolokacijskom podatkovnom centru, jedan ormar od 42U može sadržavati 10 do 20 poslužitelja, svaki s 2 do 4 mrežna sučelja. To znači 20 do 80 aktivnih mrežnih priključaka u jednom stalku. Visoke gustoće 96-port patch panel na 2U je preferirano rješenje ovdje, često se koristi u kombinaciji s top-of-rack prekidačem i MPO kazetama s vlaknima za uplinkove. Cilj je prekinuti što je moguće više veza unutar najmanjeg broja regala, ostavljajući više prostora za opremu koja stvara prihod.

Zgrada škole ili sveučilišta

Obrazovni objekti predstavljaju jedinstvene izazove kabliranja jer kombiniraju padove u učionicama visoke gustoće s promjenjivim obrascima popunjenosti. Tipična učionica srednje škole može imati 35 mjesta za učenike plus stanicu za nastavnike, projektor i jednu ili dvije pristupne točke — 10 do 15 izlaza kabela po sobi. Zgrada s 20 učionica generira 200 do 300 kapljica koje je potrebno rasporediti na više IDF-ova. Ploče s 48 priključaka su radni konj u tim okruženjima, s točnim brojem koji se određuje prema tome koliko se kapljica skupi u svakom ormaru.
