Kako izgleda patch panel?

Izravan odgovili: Kako izgleda patch panel

A mrežni patch panel izgleda kao čvrsti, pravokutni metalni ili plastični okvir, obično širok 19 inča, s nizom numeriranih priključaka na prednjoj strani i područjem organizacije ožičenja na stražnjoj strani. Služi kao statična centrala gdje završavaju svi trajni mrežni kabeli iz različitih prostorija, pružajući urednu i centraliziranu točku za upravljanje mrežom.

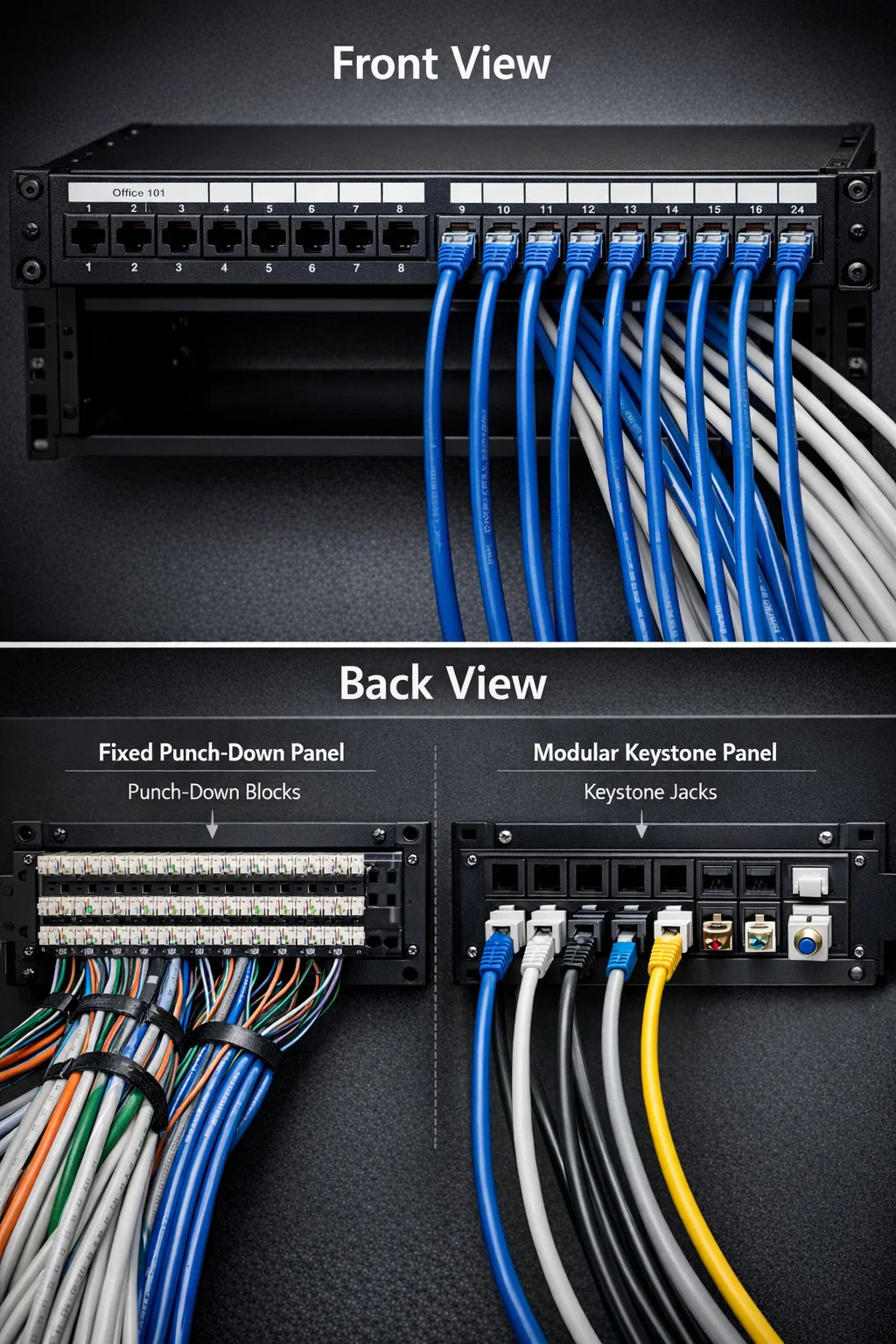

Ključne fizičke komponente patch panela

Za razumijevanje vizualnog identiteta a mrežni patch panel , korisno ga je podijeliti na dvije različite strane: prednju stranu okrenutu prema korisniku i stražnju stranu okrenutu prema infrastrukturi.

Prednja ploča: povezivanje i oznake

Prednja strana je ono što vidite kada otvorite stalak za poslužitelje ili ormar za ožičenje. Sastoji se od:

• Numerirani priključci: Većina uobičajenih ploča ima 12, 24 ili 48 priključaka dizajniranih za prihvat standardnih RJ45 konektora.
• Trake za označavanje: Bijeli prostor iznad ili ispod priključaka koji se koristi za identifikaciju s kojom se prostorijom ili uređajem svaki priključak povezuje (npr. "Office 101").
• Montažne uši: Rupe na krajnjem lijevom i desnom kraju korištene su za uvrtanje ploče u 19-inčni stalak za opremu.

Stražnja ploča: završetak kabela

Leđa su mjesto gdje se događa "podizanje teškog tereta". Ovisno o dizajnu, vidjet ćete jednu od dvije stvari:

• Blokovi za bušenje: Nizovi plastičnih "zuba" gdje su pojedinačni parovi bakrenih žica utisnuti u metalne utore.
• Keystone otvori: Prazne četvrtaste rupe u "modularnoj" ploči gdje su pojedinačne keystone jacks su uhvaćeni.

Usporedba različitih stilova patch panela

Ne izgledaju svi paneli identično. Vizualni dizajn često diktira koliko fleksibilnosti instalater ima tijekom postavljanja.

Vizualizacija instaliranog okruženja

U praktičnom scenariju, kao što je kućni medijski kabinet ili poslovna server soba, a mrežni patch panel nikad ne sjedi sam. Njegov izgled definiran je kabelima spojenim na njega.

Kada je potpuno instaliran, vidjet ćete vodopad kabela koji ulaze sa stražnje strane, koji su uredno vezani patentnim zatvaračem ili upravljani čičkom. Na prednjoj strani, kratki patch kabeli (obično duljine od 0,5 do 3 stope) premostiti jaz između ploče i mrežnog prekidača. Ovo stvara čisti, okomiti "krpajući" izgled koji sprječava zamršeni "špageti" nered koji se često nalazi u amaterskim postavama.

Standardne dimenzije: Većina panela zauzima 1U (1,75 inča) or 2U (3,5 inča) okomitog prostora u stalku, što ih čini nevjerojatno tankim unatoč broju veza s kojima rukuju.
