Kako mogu odabrati pravi optički patch kabel?

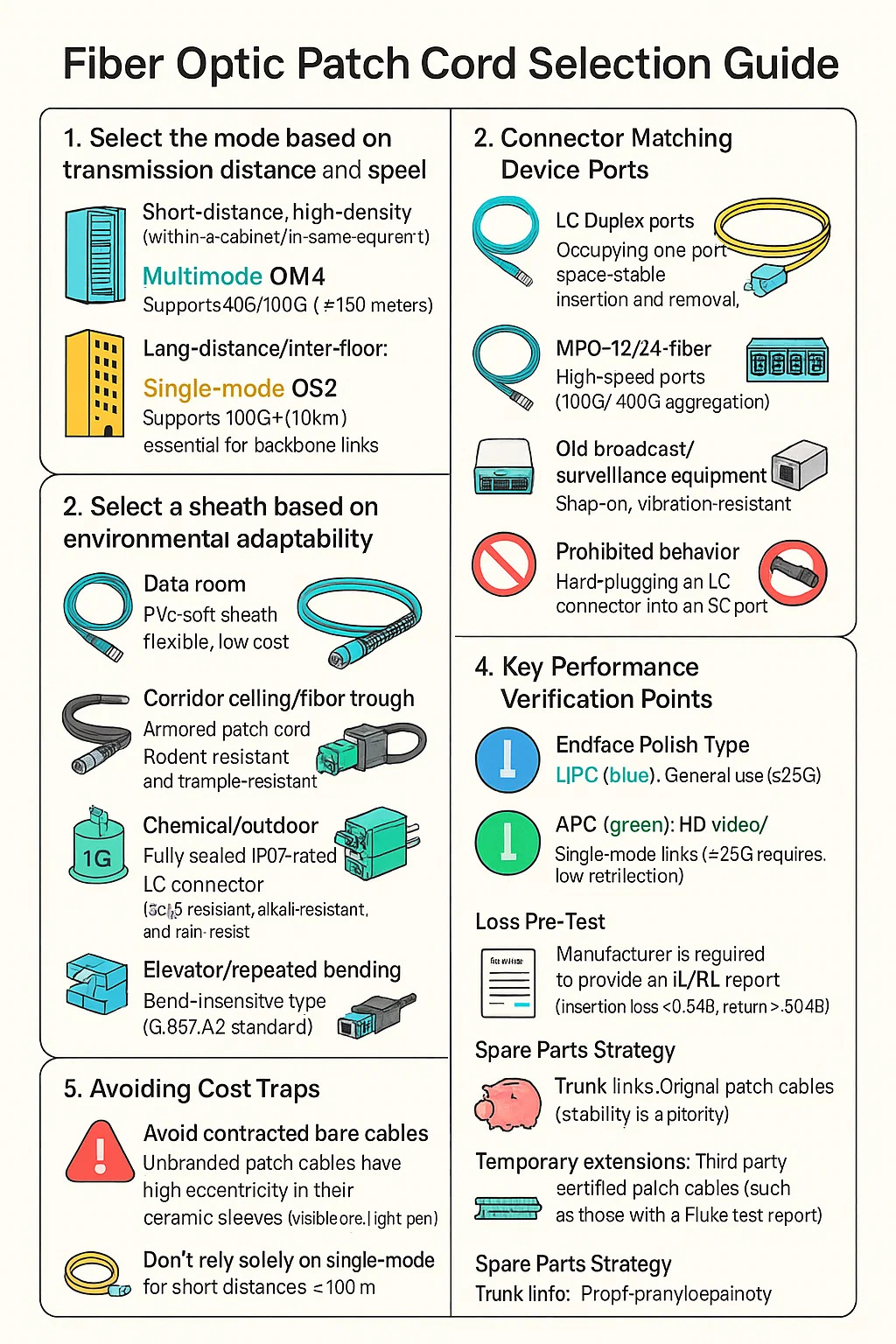

Fiber Optic Patch Cord Vodič za odabir

1. Odaberite način rada na temelju udaljenosti i brzine prijenosa
Kratke udaljenosti, visoke gustoće (unutar ormarića/u istoj prostoriji s opremom):
Multimode OM4 (tirkizna jakna): podržava 40 G/100 G (≤150 metara), preferirani omjer cijene i performansi.
Nemojte koristiti OM1/OM2 (zastario, podržava samo 1 G).
Međugradski/međuetažni:
Single-mode OS2 (žuta jakna): Podržava 100 G (10 km ), bitno za okosnice veze.

2. Priključci uređaja za usklađivanje konektora
SFP/SFP priključci: Odaberite LC duplex patch kabel (zauzima jedan prostor na priključku, stabilno umetanje i uklanjanje).
QSFP28/CFP priključci velike brzine: Odaberite MPO-12/24-vlakna (100G/400G agregacija).
Stara oprema za emitiranje/nadzor: Odaberite SC konektor (snap-on, otporan na vibracije).
Zabranjeno ponašanje: tvrdo spajanje LC konektora u SC priključak (pretvorba adaptera povećava gubitak za 3dB).

3. Odaberite omotač na temelju prilagodljivosti okoliša
Soba s podacima: PVC mekani omotač (fleksibilan, jeftin).
Stropno/podno korito hodnika: oklopni patch cord (otporan na glodavce i gaženje).
Kemijski/vanjski: potpuno zapečaćeni LC konektor s oznakom IP67 (otporan na kiseline, lužine i kišu).
Dizalo/ponovljeno savijanje: tip neosjetljiv na savijanje (G.657.A2 standard).

4. Ključne točke provjere performansi
Vrsta laka za čeonu površinu:
UPC (plava): Opća uporaba (≤25G).
APC (zelena): HD video/veze velike brzine (>25 G zahtijeva nisku refleksiju).
Pre-test gubitka:
Proizvođač je dužan dostaviti IL/RL izvješće (gubitak umetanjem ≤ 0,3dB, povratni gubitak ≥ 50dB).
Provjera polariteta:
MPO patch kabeli koji koriste A/B/C tipove moraju odgovarati kraju primopredajnika (neusklađenost će rezultirati prekidom veze).

5. Izbjegavanje zamki troškova
Izbjegavajte skupljene gole kabele: Nebrendirani patch kabeli imaju visok ekscentricitet u svojim keramičkim rukavcima (vidljivi olovkom za crveno svjetlo).
Nemojte se oslanjati samo na jednomodne za kratke udaljenosti: Za udaljenosti ≤100 metara, jednomodni kabeli zahtijevaju skuplje optičke module (višemodni kabeli štede 60% cijene).
Strategija rezervnih dijelova:
Trunk linkovi: Originalni patch kabeli (stabilnost je prioritet).
Privremena proširenja: Patch kabeli certificirani od treće strane (kao što su oni s Fluke izvješćem o ispitivanju).
